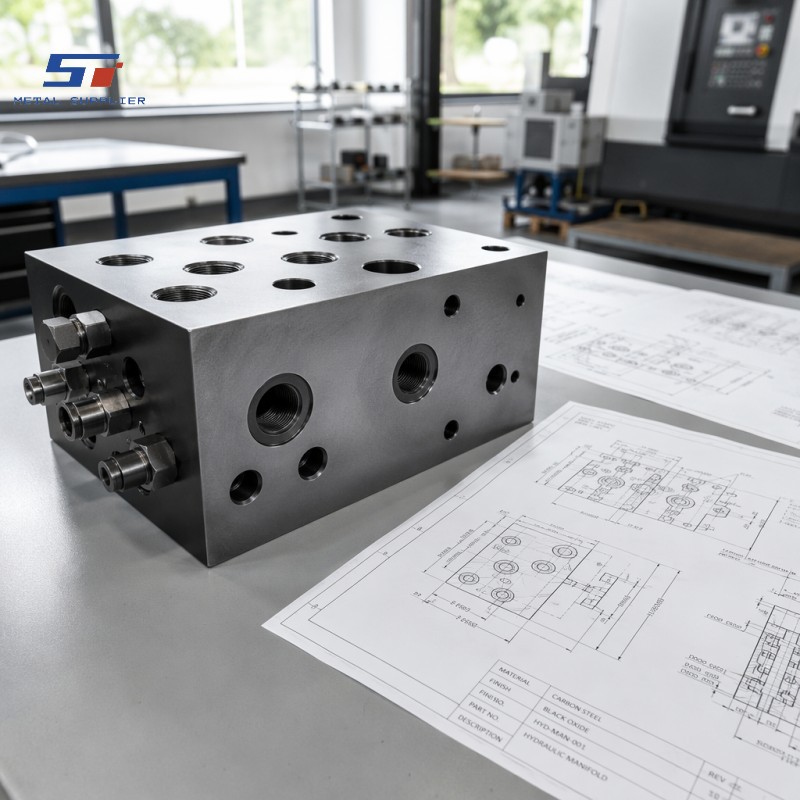

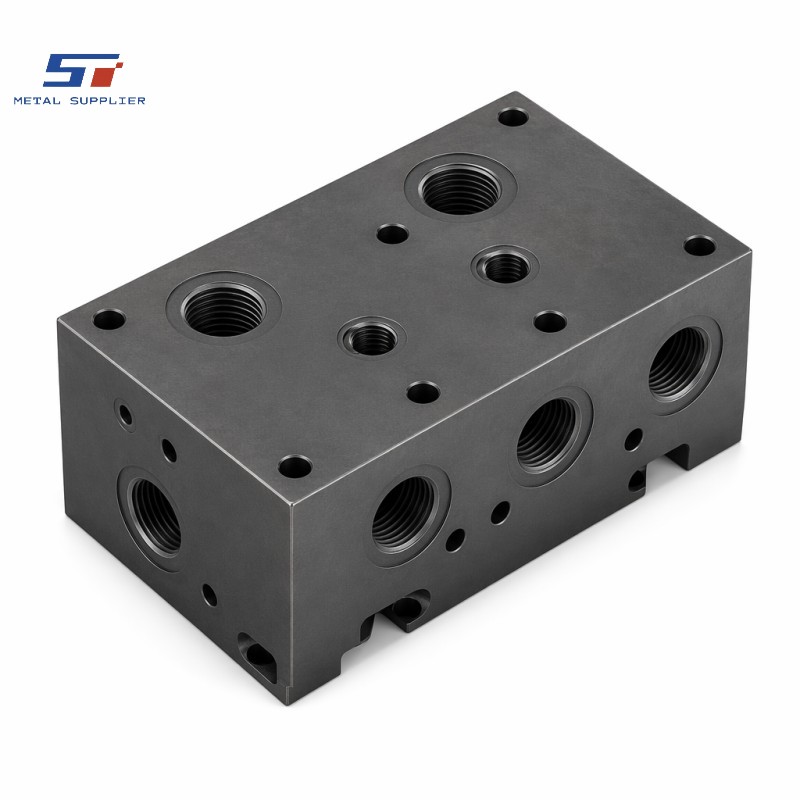

منیفولد هیدرولیک فولاد کربنی ماشینکاری شده با دقت CNC
بلوکهای منیفولد هیدرولیک فولاد کربنی ماشینکاری شده با دقت CNC با گالریهای داخلی متقاطع، حفرههای شیر کارتریجی و رزوههای پورت ماشینکاری شده با تلرانس موقعیتی بسیار کم برای یکپارچهسازی بدون نشتی سیستم هیدرولیک. موجود در جنسهای 1045، 4140، چدن داکتیل GGG-40 و 8620 با گزینههایی برای آبکاری روی-نیکل، پوشش فسفاته و تست فشار هیدرواستاتیک. حداکثر اندازه بلوک 800 × 600 × 400 میلیمتر، تا 20 پورت در هر بلوک.
فرآیندهای تولید :
CNC turning (multi-axis with live tooling), CNC milling (3/4/5-axis), cylindrical grinding, centerless grinding, honing, thread cutting, broaching, drilling & tapping, EDM wire-cut (partner)عملیات حرارتی :
Quench & temper | Case hardening / carburizing | Induction hardening | Solution annealing | Vacuum hardening | Nitriding | Stress relieving. Every heat treatment batch ships with time–temperature chart and hardness report.درمان سطحی :
Zinc plating (clear/yellow passivation) | Zinc-nickel alloy | Electroless nickel | Hard chrome plating | Black oxide | Phosphating (MnPO4) | Passivation (ASTM A967) | Electropolishing | Anodizing (aluminum) | Powder coatingقابل تنظیم :
Yesسفارش (MOQ) :
Prototype: 1–10 pcs (no MOQ for billet-machined parts). Small batch: 10–500 pcs. Series production: 500–50,000+ pcs/month.مشخصات
بلوکهای منیفولد هیدرولیک فولاد کربنی ماشینکاری شده با CNC دقیق شنگتائو، ابتدا به صورت یک قطعه یا صفحه جامد ساخته میشوند و از طریق یک توالی ماشینکاری با دقت برنامهریزی شده در مراکز ماشینکاری CNC چند محوره، به اجزای دقیق مسیریابی سیال تبدیل میشوند. این توالی به گونهای طراحی شده است که گالریهای داخلی متقاطع - شبکهای از مجاری سوراخ شده که سیال هیدرولیک را بین حفرههای شیر کارتریجی و پورتهای خارجی هدایت میکنند - از یک سطح مبنای مشترک تولید میشوند و تضمین میکنند که هر رزوه پورت، سوراخ حفره و سوراخ نصب نسبت به هر ویژگی دیگر با تلرانس موقعیتی ±0.05 میلیمتر قرار گرفته است. این اصل اصلی ماشینکاری منیفولد است: اگر یک تقاطع گالری حتی کسری از میلیمتر انحراف داشته باشد، محدودیت جریان یا مسیر نشتی حاصل میتواند کل سیستم هیدرولیک را غیرقابل اعتماد کند. پس از حفاری و سوراخکاری، تمام تقاطعهای گالری به صورت مکانیکی پلیسهگیری میشوند تا خارهای تقاطع که در غیر این صورت در حین کار شل میشوند و سیال هیدرولیک را آلوده میکنند، از بین بروند و منیفولد تکمیل شده با فشار بالا شستشو داده میشود تا هرگونه تراشه باقی مانده از بین برود.
انتخاب مواد با توجه به فشار کاری، سازگاری با سیال و شرایط محیطی تعیین میشود. فولاد کربن متوسط 1045 مقرون به صرفهترین انتخاب برای منیفولدهای صنعتی است که در فشارهای متوسط با روغن معدنی استاندارد کار میکنند و در صورت نیاز میتوان آن را به صورت انتخابی روی سطوح نصب، سختکاری القایی کرد. 4140 (42CrMo4) برای منیفولدهای فشار بالا مشخص شده است که در آن سختکاری کامل پس از ماشینکاری تا 28-40 HRC، حاشیه استحکام را برای کار مداوم در 350-420 بار فراهم میکند. برای منیفولدهایی که در محیطهای خورنده یا با رطوبت بالا کار میکنند، آبکاری نیکل بدون الکترولس، پوشش یکنواختی را در هر سطح داخلی، از جمله گالریهای عمیق و سوراخهای کور که آبکاری الکتریکی نمیتواند به آنها برسد، فراهم میکند. آهن داکتیل GGG-40 زمانی که میرایی ارتعاش و قابلیت ماشینکاری در اولویت هستند، به ویژه برای بلوکهای منیفولد بزرگ در تجهیزات صنعتی ثابت، جایگزین مناسبی است. برای منیفولدهایی که به سطح سخت و مقاوم در برابر سایش روی سوراخهای سوپاپ کارتریجی با هسته محکم نیاز دارند، آلیاژ 8620 (20CrMnTi) که تا سختی 58-62 HRC کربندهی شده است، دوام فوقالعادهای را در شرایط چرخه بالا فراهم میکند.

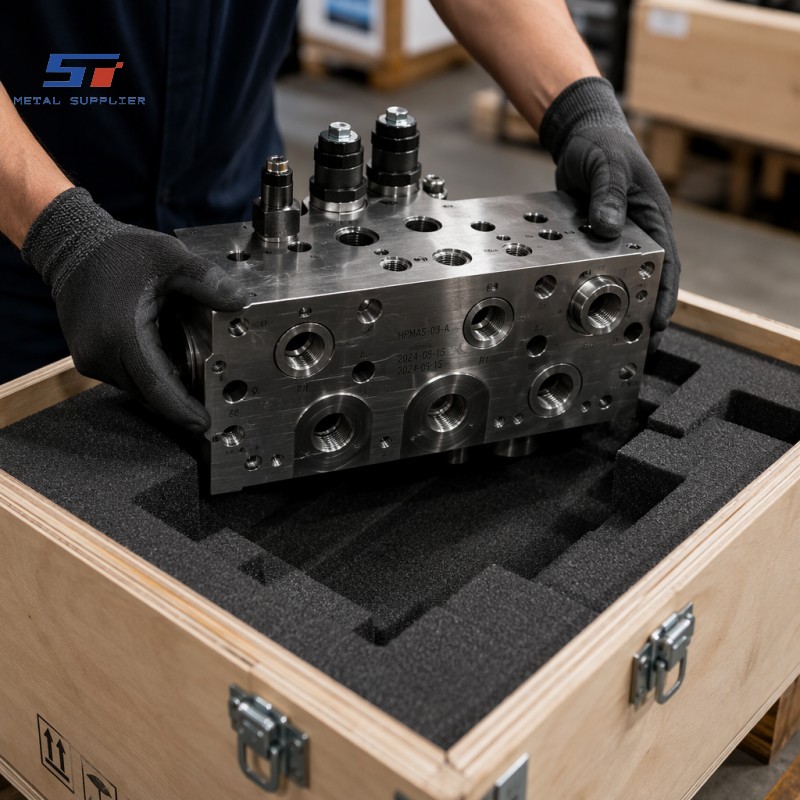

هر منیفولد از نظر ابعادی روی دستگاه CMM بررسی میشود، با توجه ویژه به هندسه حفره کارتریج، کیفیت رزوه پورت (بررسی ۱۰۰٪ با گیج) و صافی سطوح جفت شونده. آزمایش هیدرواستاتیک اختیاری در فشار کاری ۱.۵ برابر، شواهد مستندی از یکپارچگی ساختاری و عدم نشتی را ارائه میدهد. منیفولد نهایی با تمام پورتهای بسته و مسدود شده، گزارش بازرسی ابعادی، گواهیهای مواد و - در صورت مشخص بودن - گواهی تست هیدرواستاتیک ارسال میشود. برای دریافت قیمت منیفولد ظرف ۲۴ ساعت، نمودار مدار هیدرولیک یا مدل سهبعدی خود را با ما در میان بگذارید.
منیفولد هیدرولیک فولاد کربنی ماشینکاری شده با CNC دقیق یکی از محصولات اصلی ما است. ما موجودی قابل توجهی را برای اطمینان از تحویل سریع نگهداری میکنیم و همچنین میتوانیم لولههای بدون درز با قطر بسیار بزرگ را مطابق با نیازهای خاص شما سفارشی کنیم. علاوه بر این، ما خدمات جامعی از جمله تجزیه و تحلیل طیفسنجی، آزمایش خواص مکانیکی، آزمایش فشار و آزمایش غیر مخرب (NDT) ارائه میدهیم.
توجه: اگر پیدا نکردید منیفولد هیدرولیک فولاد کربنی ماشینکاری شده با دقت CNCکه مطابق با نیازهای شما یا مناسب برای پروژه مشتری شما است، لطفا با مشاور فروش مدیر ما تماس بگیرید (ایمیل: stsalesman4@stmetal001.com) و مشخصات و فایلهای پارامترهای فنی خود را برای ما ارسال کنید تا طرح پیشفاکتور سفارشی دریافت کنید. |
ویدئو
کارخانه
سوالات متداول
س:شنگتائو چه قطعات ماشینکاری شده و خدمات ساخت و تولید ارائه میدهد؟
شنگتائو یک تولیدکنندهی یکپارچهی دارای گواهینامهی ISO 9001 مستقر در چین است که قطعات فلزی ماشینکاری شده و ساخته شده با دقت را در 10 دستهی محصول ارائه میدهد:
• قطعات ماشینکاری شده با دقت CNC - قطعات پیچیده تراشکاری شده، فرزکاری شده و 5 محوره
• قطعات فلزی پرس شده و فرم داده شده - پرسکاری قالبی پیش رونده، کشش عمیق، ساخت ورق فلزی
• مجموعههای فولادی جوش داده شده و ساخته شده - جوشهای سازهای، پوستههای مخازن تحت فشار، قرقرههای لوله
• قطعات هیدرولیک و پنوماتیک - سیلندرهای تراش خورده، میلههای پیستون با روکش کروم، بدنه سوپاپها
• قطعات دقیق خودرو - اجزای سیستم انتقال قدرت، سیستم تعلیق، فرمان و موتور
• قطعات فولادی عملیات سطحی شده - پرداخت آینهای، الکتروپولیش، کروم سخت، آبکاری روی/نیکل
• قطعات ماشینکاری شده دقیق لوله و تیوب - ماشینکاری انتهای تیوب، هونینگ، مونتاژ قرقره لوله
• قطعات برش لیزری و برش واترجت — پروفیلهای دوبعدی دقیق تا ضخامت ۱۵۰ میلیمتر
• اتصالات لوله و تیوب ماشینکاری شده - اتصالات رزوه ای، فلنج های آهنگری شده، رابط های سفارشی
• قطعات آلیاژی ویژه و با کارایی بالا - اینکونل، هستلوی، تیتانیوم، قطعات فولاد ابزار
ما از روی نقشههای شما کار میکنیم و قطعات سفارشی ارائه میدهیم - ما اقلام استاندارد و آماده نمیفروشیم. برای شروع استعلام قیمت، درخواست استعلام (RFQ) خود را به همراه نقشه ارسال کنید.
س:آیا میتوانید قطعات سفارشی را از روی نقشههای مهندسی من تولید کنید؟ چه فرمتهای فایلی را میپذیرید؟
الف:بله — تولید سفارشی مطابق با نقشههای شما، کسب و کار اصلی ماست. ما موارد زیر را میپذیریم:
• نقشههای دوبعدی: PDF، DWG، DXF
• مدلهای سهبعدی: STEP (.stp)، IGES (.igs)، SolidWorks (.SLDPRT / .SLDASM)، CATIA، Inventor
این فرآیند ساده است:
۱. نقشه/مدل خود را به همراه مشخصات مواد، مقدار و هرگونه الزامات خاص ارسال کنید.
۲. ما قبل از بررسی فایلهای شما، یک قرارداد عدم افشای اطلاعات (NDA) امضا میکنیم.
۳. تیم مهندسی ما بررسی DFM (طراحی برای قابلیت تولید) را انجام میدهد و هرگونه نگرانی را گزارش میدهد.
۴. ما ظرف ۲۴ تا ۴۸ ساعت، یک پیشفاکتور رسمی شامل قیمت، زمان تحویل و نکات فنی ارسال میکنیم.
ما همه چیز را از تهیه مواد اولیه گرفته تا ماشینکاری، عملیات حرارتی، پرداخت سطح، بازرسی و بسته بندی صادراتی - و تحویل قطعات آماده برای خط مونتاژ شما - انجام میدهیم.
س:چه موادی را میتوانید تهیه و برای قطعات من ماشینکاری کنید؟
الف:ما طیف گستردهای از فلزات را تهیه و ماشینکاری میکنیم، که همگی دارای گزارشهای آزمایش آسیاب (MTR) معتبر هستند:
فولاد ضد زنگ: 303، 304، 316، 316L، 321، 410، 420، 430، 2205، 2507 (دوبلکس/سوپر دوبلکس)
فولاد کربنی: A36، 1020، 1045، A105، A106 Gr.B، API 5L X42–X80، S235، S355
فولاد آلیاژی: ۴۱۴۰، ۴۳۴۰، ۸۶۲۰، ۴۲CrMo4، ۳۴CrNiMo6، ۲۰CrMnTi، A387 Gr.11/22
آلومینیوم: 6061-T6، 7075-T6، 5052، 5083
فولاد ابزار: D2، H13، M2، P20، S7
آلیاژهای نیکل: اینکونل ۶۰۰/۶۰۱/۶۲۵/۷۱۸، هستلوی C-۲۷۶/C-۲۲، مونل ۴۰۰
تیتانیوم: درجه 1، درجه 2، درجه 5 (Ti-6Al-4V)، درجه 23 (Ti-6Al-4V ELI)
برنج و مس: C36000، C11000، C26000
اگر مشخصات شما شامل مادهای است که در بالا ذکر نشده است، لطفاً بپرسید - ما با کارخانههای فولاد تأیید شده کار میکنیم و میتوانیم گریدهای تجاری، گریدهای مخازن تحت فشار و گریدهای AMS/هوافضا را تهیه کنیم.
س:آیا جوشکاری و ساخت قطعات پیچیده، از جمله کارهای منطبق با استاندارد، را ارائه میدهید؟
الف:بله. جوشکاری و ساخت، از قابلیتهای اصلی شنگتائو است که از جوشکاریهای تکقطعهای تا قابهای سازهای کاملاً جوشکاریشده، پوستههای مخازن تحت فشار و قرقرههای لوله را پوشش میدهد.
فرآیندهای جوشکاری: SMAW، GMAW/MIG، GTAW/TIG، SAW (قوس زیردریایی)، FCAW، TIG مداری
صلاحیتهای جوشکار: AWS D1.1 / D1.6، ASME بخش IX، EN ISO 9606
قابلیتهای NDE: ۱۰۰٪ VT، PT، MT، UT، RT (اشعه ایکس) موجود است، از جمله شاهد شخص ثالث
ما تولید میکنیم تا:
• ASME بخش هشتم بخش ۱ — مخازن تحت فشار
• ASME B31.1 / B31.3 / B31.4 — لولهکشی برق، فرآیند و مایع
• AWS D1.1 — فولاد سازهای
• PED 2014/68/EU — تجهیزات فشار اروپایی
• NACE MR0175 / ISO 15156 — خدمات ترش
هر قطعه تولیدی با یک دفترچه اطلاعات کامل شامل نقشه جوش، WPS/PQR، صلاحیت جوشکار، گزارشهای NDE، MTRها، بازرسی ابعادی و گواهی تست هیدرواستاتیک ارسال میشود.
س:آیا شما پشتیبانی مهندسی یا بازخورد طراحی در مورد نقشههای قطعات من ارائه میدهید؟
الف:بله، و ما آن را تشویق میکنیم. تیم مهندسی داخلی ما قبل از تولید، هر نقشه را بررسی میکند و بازخورد DFM (طراحی برای قابلیت تولید) را بدون هیچ هزینهای ارائه میدهد:
ما بررسی میکنیم برای:
• قابلیت ماشینکاری: ویژگیهایی که تولید آنها دشوار یا غیرممکن است (مثلاً گوشههای داخلی تیز، برشهای زیرین غیرقابل دسترس، نسبتهای ابعادی بسیار بالا)
• بهینهسازی تلرانس: شناسایی ابعادی که تلرانسهای کمتر میتوانند در آنها هزینه را بدون تأثیر بر عملکرد کاهش دهند
• جایگزینهای مواد: پیشنهاد گریدهای معادل در صورتی که ماده مشخص شده زمان تحویل طولانی داشته باشد یا از نظر هزینه گران باشد
• فرصتهای کاهش هزینه: تغییراتی که نصب فیکسچرها را سادهتر میکند، تنظیمات را کاهش میدهد یا امکان ابزارسازی کارآمدتر را فراهم میکند
این یک سرویس ارزش افزوده بدون هزینه اضافی است - بسیاری از مشتریان از طریق پیشنهادات DFM هزینه هر قطعه را 15 تا 30 درصد کاهش دادهاند و در عین حال عملکرد کامل را حفظ کردهاند.
ما هرگز نقشه شما را بدون تأیید کتبی شما اصلاح نمیکنیم. تمام پیشنهادات DFM به وضوح روی یک نقشه علامتگذاری شده برای بررسی شما حاشیهنویسی میشوند.
توجه: اگر پیدا نکردید منیفولد هیدرولیک فولاد کربنی ماشینکاری شده با دقت CNCکه مطابق با نیازهای شما یا مناسب برای پروژه مشتری شما است، لطفا با مشاور فروش مدیر ما تماس بگیرید (ایمیل: stsalesman4@stmetal001.com) و مشخصات و فایلهای پارامترهای فنی خود را برای ما ارسال کنید تا طرح پیشفاکتور سفارشی دریافت کنید. |
