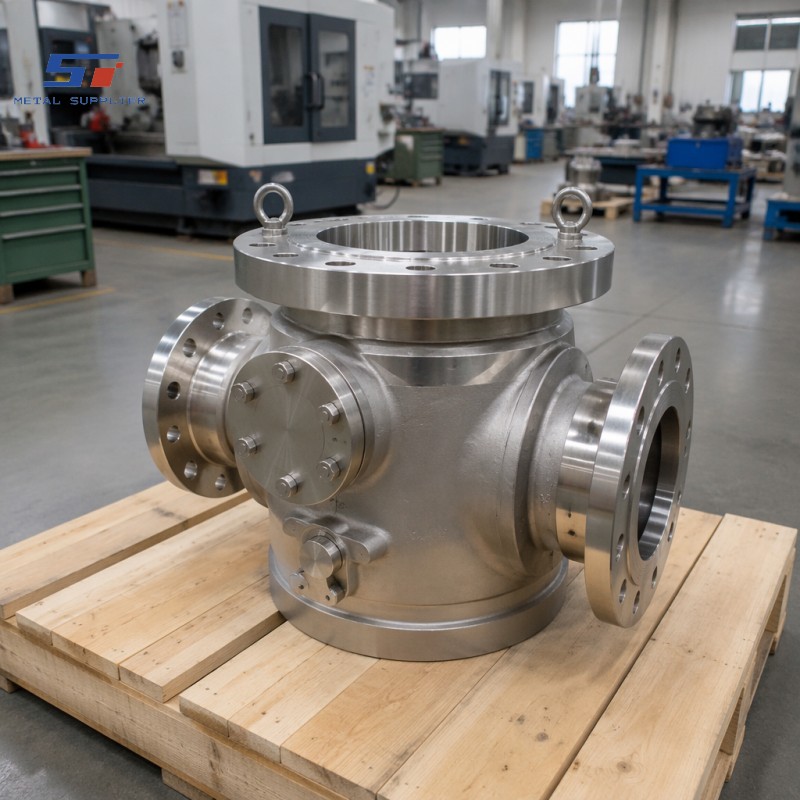

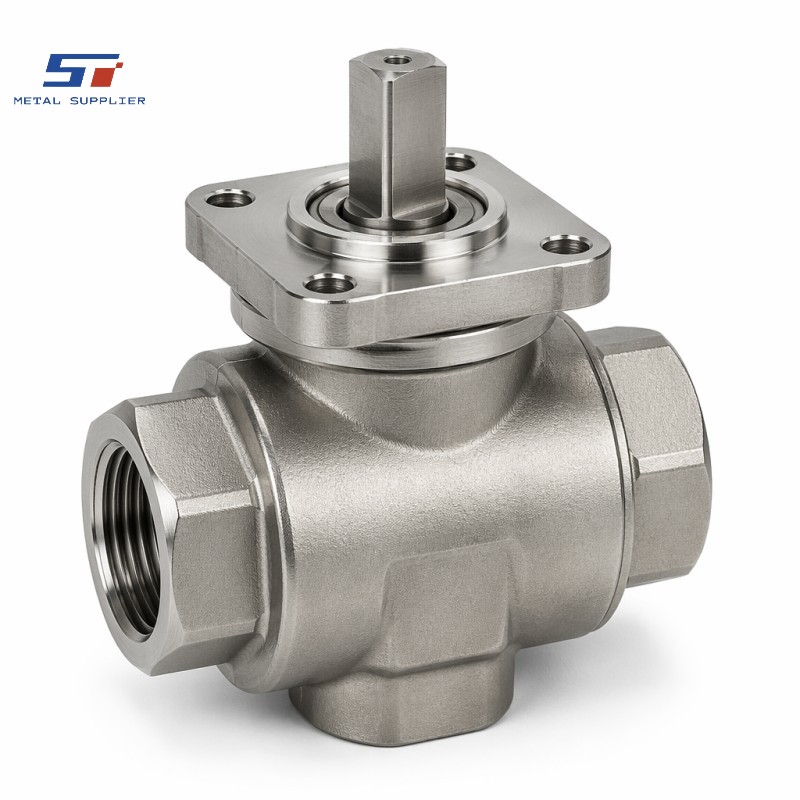

بدنه شیر فولادی ضد زنگ ماشینکاری شده با CNC 5 محوره
بدنههای شیرآلات از جنس فولاد ضد زنگ کاملاً ماشینکاری شده که با مراکز ماشینکاری CNC 5 محوره تولید میشوند و امکان تکمیل مسیرهای پیچیده جریان داخلی، تقاطعهای زاویهدار پورت و سطوح منحنی را در یک مرحله فراهم میکنند. مناسب برای شیرآلات هیدرولیک فشار بالا، شیرآلات کنترل فرآیند و بدنههای شیرآلات ابزار دقیق. موجود در جنسهای 304، 316/316L، 2205 دوبلکس و 17-4PH با سنگزنی و الکتروپولیش اختیاری سطح. حداکثر ابعاد پوشش 600 × 500 × 400 میلیمتر.
فرآیندهای تولید :
CNC turning (multi-axis with live tooling), CNC milling (3/4/5-axis), cylindrical grinding, centerless grinding, honing, thread cutting, broaching, drilling & tapping, EDM wire-cut (partner)عملیات حرارتی :
Quench & temper | Case hardening / carburizing | Induction hardening | Solution annealing | Vacuum hardening | Nitriding | Stress relieving. Every heat treatment batch ships with time–temperature chart and hardness report.درمان سطحی :
Zinc plating (clear/yellow passivation) | Zinc-nickel alloy | Electroless nickel | Hard chrome plating | Black oxide | Phosphating (MnPO4) | Passivation (ASTM A967) | Electropolishing | Anodizing (aluminum) | Powder coatingقابل تنظیم :
Yesسفارش (MOQ) :
Prototype: 1–10 pcs (no MOQ for billet-machined parts). Small batch: 10–500 pcs. Series production: 500–50,000+ pcs/month.مشخصات
بدنههای شیرآلات فولادی ضد زنگ ماشینکاری شده با CNC 5 محوره شنگتائو بر روی مراکز ماشینکاری پیشرفته 5 محوره تولید میشوند که قطعه کار را به طور مداوم کج و چرخانده و در حین برش اسپیندل، امکان تکمیل مسیرهای پیچیده جریان داخلی، تقاطعهای پورت زاویهدار، سطوح بیرونی منحنی و سطوح آببندی با زاویه مرکب را در یک چیدمان واحد و بدون انتقال قطعه بین فیکسچرها فراهم میکنند. این فلسفه تک چیدمانی، مزیت حیاتی ماشینکاری 5 محوره برای بدنههای شیرآلات است: هر پورت، سوراخ، رزوه و سطح آببندی دارای یک مبنای مشترک هستند، بنابراین تلرانس موقعیت پورت به پورت صرف نظر از تعداد پورتهای بدنه یا زوایای خروج آنها، ±0.05 میلیمتر نگه داشته میشود و خطاهای همترازی تجمعی را که در غیر این صورت نیاز به بازرسی و دوبارهکاری پرهزینه پس از ماشینکاری داشتند، از بین میبرد.
فولاد ضد زنگ ماده انتخابی برای بدنه شیرآلات مورد استفاده در محیطهای خورنده، سیستمهای هیدرولیک فشار بالا و محیطهای فرآیند بهداشتی است. 304 مقاومت در برابر خوردگی عمومی را برای آب صنعتی و خدمات شیمیایی ملایم فراهم میکند. 316/316L برای سیالات حاوی کلرید، محیطهای دریایی و فرآیندهای شیمیایی که مقاومت در برابر حفرهدار شدن ضروری است، مشخص شده است. داپلکس 2205 تقریباً دو برابر استحکام تسلیم 316 را همراه با مقاومت عالی در برابر ترک خوردگی ناشی از تنش کلرید ارائه میدهد و آن را به گرید ترجیحی برای بدنه شیرآلات زیر دریا و فراساحلی که در آنها صرفهجویی در وزن و رتبهبندی فشار با هم تلاقی میکنند، تبدیل میکند. فولاد ضد زنگ رسوب سخت شونده 17-4PH زمانی انتخاب میشود که بدنه شیر باید بارهای مکانیکی بالا را در دماهای بالا تحمل کند. تمام مواد با گزارشهای آزمایش آسیاب EN 10204 3.1 ارائه میشوند و قابلیت ردیابی عدد حرارتی از طریق ماشینکاری، عملیات حرارتی و بازرسی نهایی حفظ میشود.
مجاری جریان داخلی سوراخکاری، سوراخکاری و برقوکاری میشوند تا سطوحی تمیز و بدون پلیسه ایجاد شود که محدودیت جریان و تلاطم را به حداقل میرساند. رزوهها به جای ضربه زدن در دستگاههای ۵ محوره، به صورت تک نقطهای فرزکاری میشوند که رزوههای قویتر و دقیقتری با همترازی کامل با محور دریچه ایجاد میکند. ویژگیهای آببندی - گلندهای حلقهای O مطابق با ISO 3601، نشیمنگاههای مخروطی برای آببندهای فلز به فلز و نشیمنگاههای تخت برای واشرهای آببند متصل - با پرداخت سطح و تلرانسهای ابعادی ماشینکاری میشوند که مونتاژ قابل اعتماد و بدون نشتی را در فشار نامی تضمین میکنند. هر بدنه شیر ۱۰۰٪ از نظر ابعادی روی CMM بازرسی میشود، رزوهها با گیج بررسی و PMI برای تأیید درجه مواد تأیید میشود. برای دریافت قیمت ظرف ۲۴ ساعت، نقشه بدنه شیر یا مدل سهبعدی خود را با ما در میان بگذارید.
بدنه شیرآلات فولادی ضد زنگ ماشینکاری شده با CNC 5 محوره یکی از محصولات اصلی و قدرتمند ما است. ما موجودی قابل توجهی را برای تضمین تحویل سریع نگهداری میکنیم و همچنین میتوانیم لولههای بدون درز با قطر بسیار بزرگ را مطابق با نیازهای خاص شما سفارشی کنیم. علاوه بر این، ما خدمات جامعی از جمله تجزیه و تحلیل طیفسنجی، آزمایش خواص مکانیکی، آزمایش فشار و آزمایش غیر مخرب (NDT) ارائه میدهیم.
توجه: اگر پیدا نکردید بدنه شیر فولادی ضد زنگ ماشینکاری شده با CNC 5 محورهکه مطابق با نیازهای شما یا مناسب برای پروژه مشتری شما است، لطفا با مشاور فروش مدیر ما تماس بگیرید (ایمیل: stsalesman4@stmetal001.com) و مشخصات و فایلهای پارامترهای فنی خود را برای ما ارسال کنید تا طرح پیشفاکتور سفارشی دریافت کنید. |
ویدئو
کارخانه
سوالات متداول
س:شنگتائو چه قطعات ماشینکاری شده و خدمات ساخت و تولید ارائه میدهد؟
شنگتائو یک تولیدکنندهی یکپارچهی دارای گواهینامهی ISO 9001 مستقر در چین است که قطعات فلزی ماشینکاری شده و ساخته شده با دقت را در 10 دستهی محصول ارائه میدهد:
• قطعات ماشینکاری شده با دقت CNC - قطعات پیچیده تراشکاری شده، فرزکاری شده و 5 محوره
• قطعات فلزی پرس شده و فرم داده شده - پرسکاری قالبی پیش رونده، کشش عمیق، ساخت ورق فلزی
• مجموعههای فولادی جوش داده شده و ساخته شده - جوشهای سازهای، پوستههای مخازن تحت فشار، قرقرههای لوله
• قطعات هیدرولیک و پنوماتیک - سیلندرهای تراش خورده، میلههای پیستون با روکش کروم، بدنه سوپاپها
• قطعات دقیق خودرو - اجزای سیستم انتقال قدرت، سیستم تعلیق، فرمان و موتور
• قطعات فولادی عملیات سطحی شده - پرداخت آینهای، الکتروپولیش، کروم سخت، آبکاری روی/نیکل
• قطعات ماشینکاری شده دقیق لوله و تیوب - ماشینکاری انتهای تیوب، هونینگ، مونتاژ قرقره لوله
• قطعات برش لیزری و برش واترجت — پروفیلهای دوبعدی دقیق تا ضخامت ۱۵۰ میلیمتر
• اتصالات لوله و تیوب ماشینکاری شده - اتصالات رزوه ای، فلنج های آهنگری شده، رابط های سفارشی
• قطعات آلیاژی ویژه و با کارایی بالا - اینکونل، هستلوی، تیتانیوم، قطعات فولاد ابزار
ما از روی نقشههای شما کار میکنیم و قطعات سفارشی ارائه میدهیم - ما اقلام استاندارد و آماده نمیفروشیم. برای شروع استعلام قیمت، درخواست استعلام (RFQ) خود را به همراه نقشه ارسال کنید.
س:آیا میتوانید قطعات سفارشی را از روی نقشههای مهندسی من تولید کنید؟ چه فرمتهای فایلی را میپذیرید؟
الف:بله — تولید سفارشی مطابق با نقشههای شما، کسب و کار اصلی ماست. ما موارد زیر را میپذیریم:
• نقشههای دوبعدی: PDF، DWG، DXF
• مدلهای سهبعدی: STEP (.stp)، IGES (.igs)، SolidWorks (.SLDPRT / .SLDASM)، CATIA، Inventor
این فرآیند ساده است:
۱. نقشه/مدل خود را به همراه مشخصات مواد، مقدار و هرگونه الزامات خاص ارسال کنید.
۲. ما قبل از بررسی فایلهای شما، یک قرارداد عدم افشای اطلاعات (NDA) امضا میکنیم.
۳. تیم مهندسی ما بررسی DFM (طراحی برای قابلیت تولید) را انجام میدهد و هرگونه نگرانی را گزارش میدهد.
۴. ما ظرف ۲۴ تا ۴۸ ساعت، یک پیشفاکتور رسمی شامل قیمت، زمان تحویل و نکات فنی ارسال میکنیم.
ما همه چیز را از تهیه مواد اولیه گرفته تا ماشینکاری، عملیات حرارتی، پرداخت سطح، بازرسی و بسته بندی صادراتی - و تحویل قطعات آماده برای خط مونتاژ شما - انجام میدهیم.
س:چه موادی را میتوانید تهیه و برای قطعات من ماشینکاری کنید؟
الف:ما طیف گستردهای از فلزات را تهیه و ماشینکاری میکنیم، که همگی دارای گزارشهای آزمایش آسیاب (MTR) معتبر هستند:
فولاد ضد زنگ: 303، 304، 316، 316L، 321، 410، 420، 430، 2205، 2507 (دوبلکس/سوپر دوبلکس)
فولاد کربنی: A36، 1020، 1045، A105، A106 Gr.B، API 5L X42–X80، S235، S355
فولاد آلیاژی: ۴۱۴۰، ۴۳۴۰، ۸۶۲۰، ۴۲CrMo4، ۳۴CrNiMo6، ۲۰CrMnTi، A387 Gr.11/22
آلومینیوم: 6061-T6، 7075-T6، 5052، 5083
فولاد ابزار: D2، H13، M2، P20، S7
آلیاژهای نیکل: اینکونل ۶۰۰/۶۰۱/۶۲۵/۷۱۸، هستلوی C-۲۷۶/C-۲۲، مونل ۴۰۰
تیتانیوم: درجه 1، درجه 2، درجه 5 (Ti-6Al-4V)، درجه 23 (Ti-6Al-4V ELI)
برنج و مس: C36000، C11000، C26000
اگر مشخصات شما شامل مادهای است که در بالا ذکر نشده است، لطفاً بپرسید - ما با کارخانههای فولاد تأیید شده کار میکنیم و میتوانیم گریدهای تجاری، گریدهای مخازن تحت فشار و گریدهای AMS/هوافضا را تهیه کنیم.
س:آیا جوشکاری و ساخت قطعات پیچیده، از جمله کارهای منطبق با استاندارد، را ارائه میدهید؟
الف:بله. جوشکاری و ساخت، از قابلیتهای اصلی شنگتائو است که از جوشکاریهای تکقطعهای تا قابهای سازهای کاملاً جوشکاریشده، پوستههای مخازن تحت فشار و قرقرههای لوله را پوشش میدهد.
فرآیندهای جوشکاری: SMAW، GMAW/MIG، GTAW/TIG، SAW (قوس زیردریایی)، FCAW، TIG مداری
صلاحیتهای جوشکار: AWS D1.1 / D1.6، ASME بخش IX، EN ISO 9606
قابلیتهای NDE: ۱۰۰٪ VT، PT، MT، UT، RT (اشعه ایکس) موجود است، از جمله شاهد شخص ثالث
ما تولید میکنیم تا:
• ASME بخش هشتم بخش ۱ — مخازن تحت فشار
• ASME B31.1 / B31.3 / B31.4 — لولهکشی برق، فرآیند و مایع
• AWS D1.1 — فولاد سازهای
• PED 2014/68/EU — تجهیزات فشار اروپایی
• NACE MR0175 / ISO 15156 — خدمات ترش
هر قطعه تولیدی با یک دفترچه اطلاعات کامل شامل نقشه جوش، WPS/PQR، صلاحیت جوشکار، گزارشهای NDE، MTRها، بازرسی ابعادی و گواهی تست هیدرواستاتیک ارسال میشود.
س:آیا شما پشتیبانی مهندسی یا بازخورد طراحی در مورد نقشههای قطعات من ارائه میدهید؟
الف:بله، و ما آن را تشویق میکنیم. تیم مهندسی داخلی ما قبل از تولید، هر نقشه را بررسی میکند و بازخورد DFM (طراحی برای قابلیت تولید) را بدون هیچ هزینهای ارائه میدهد:
ما بررسی میکنیم برای:
• قابلیت ماشینکاری: ویژگیهایی که تولید آنها دشوار یا غیرممکن است (مثلاً گوشههای داخلی تیز، برشهای زیرین غیرقابل دسترس، نسبتهای ابعادی بسیار بالا)
• بهینهسازی تلرانس: شناسایی ابعادی که تلرانسهای کمتر میتوانند در آنها هزینه را بدون تأثیر بر عملکرد کاهش دهند
• جایگزینهای مواد: پیشنهاد گریدهای معادل در صورتی که ماده مشخص شده زمان تحویل طولانی داشته باشد یا از نظر هزینه گران باشد
• فرصتهای کاهش هزینه: تغییراتی که نصب فیکسچرها را سادهتر میکند، تنظیمات را کاهش میدهد یا امکان ابزارسازی کارآمدتر را فراهم میکند
این یک سرویس ارزش افزوده بدون هزینه اضافی است - بسیاری از مشتریان از طریق پیشنهادات DFM هزینه هر قطعه را 15 تا 30 درصد کاهش دادهاند و در عین حال عملکرد کامل را حفظ کردهاند.
ما هرگز نقشه شما را بدون تأیید کتبی شما اصلاح نمیکنیم. تمام پیشنهادات DFM به وضوح روی یک نقشه علامتگذاری شده برای بررسی شما حاشیهنویسی میشوند.
توجه: اگر پیدا نکردید بدنه شیر فولادی ضد زنگ ماشینکاری شده با CNC 5 محورهکه مطابق با نیازهای شما یا مناسب برای پروژه مشتری شما است، لطفا با مشاور فروش مدیر ما تماس بگیرید (ایمیل: stsalesman4@stmetal001.com) و مشخصات و فایلهای پارامترهای فنی خود را برای ما ارسال کنید تا طرح پیشفاکتور سفارشی دریافت کنید. |
