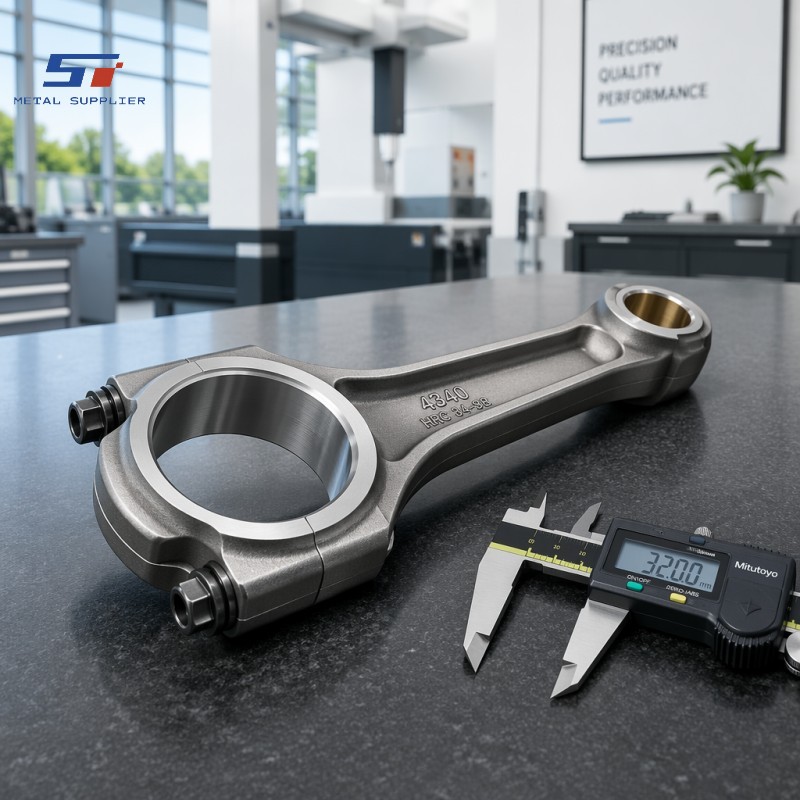

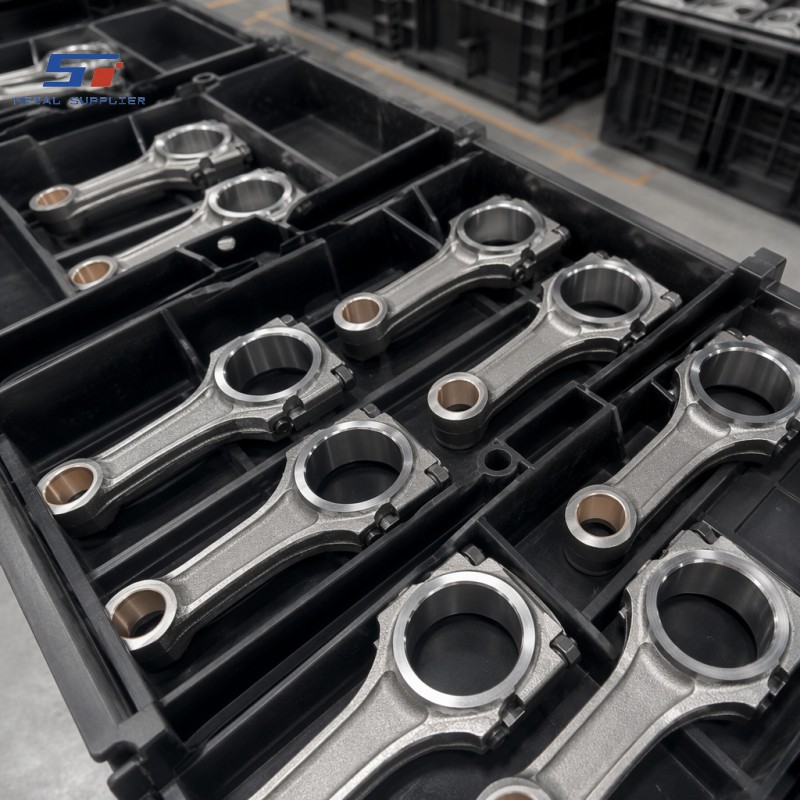

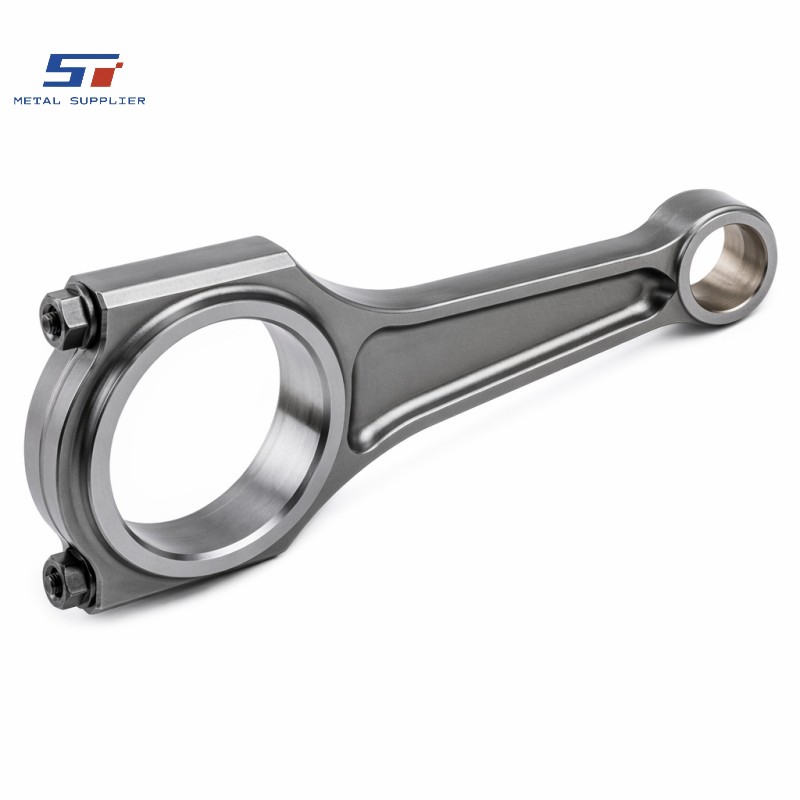

شاتون فولادی آلیاژی ماشینکاری شده با CNC با استحکام بالا
شاتونهای فولادی آلیاژی ماشینکاری شده با CNC با استحکام بالا، تولید شده از ورقهای فولادی آلیاژی فورج یا بیلت با سوراخها، سطوح شکافدار، نشیمنگاه پیچ و محفظههای بوشینگ ماشینکاری شده با دقت بالا برای کاربردهای موتور، کمپرسور، پمپ و ماشینآلات صنعتی. گریدهای ۴۱۴۰، ۴۳۴۰ و ۸۶۲۰ با عملیات حرارتی کنترلشده، ساچمهزنی و تشخیص ترک ۱۰۰٪. فاصله مرکز تا مرکز تا ۸۰۰ میلیمتر، بالانس دینامیکی تا G2.5.
فرآیندهای تولید :
CNC turning (multi-axis with live tooling), CNC milling (3/4/5-axis), cylindrical grinding, centerless grinding, honing, thread cutting, broaching, drilling & tapping, EDM wire-cut (partner)عملیات حرارتی :
Quench & temper | Case hardening / carburizing | Induction hardening | Solution annealing | Vacuum hardening | Nitriding | Stress relieving. Every heat treatment batch ships with time–temperature chart and hardness report.درمان سطحی :
Zinc plating (clear/yellow passivation) | Zinc-nickel alloy | Electroless nickel | Hard chrome plating | Black oxide | Phosphating (MnPO4) | Passivation (ASTM A967) | Electropolishing | Anodizing (aluminum) | Powder coatingقابل تنظیم :
Yesسفارش (MOQ) :
Prototype: 1–10 pcs (no MOQ for billet-machined parts). Small batch: 10–500 pcs. Series production: 500–50,000+ pcs/month.مشخصات
شاتونهای فولادی آلیاژی ماشینکاری شده با CNC با استحکام بالای شنگتائو از طریق یک توالی تولید منظم تولید میشوند که با قطعات خام فولادی آلیاژی آهنگری شده یا بیلت آغاز میشود، از طریق ماشینکاری خشن در شرایط آنیل شده ادامه مییابد تا هندسه اولیه تیر، سوراخ انتهای بزرگ، سوراخ انتهای کوچک و نشیمنگاه پیچ ایجاد شود و از طریق یک چرخه عملیات حرارتی کنترل شده ادامه مییابد که قبل از ماشینکاری نهایی، استحکام و چقرمگی مشخص شده را ایجاد میکند و هر ویژگی را به تلرانس نهایی میرساند. این توالی به گونهای طراحی شده است که سوراخها با سنگزنی یا هونینگ مجاز خشنکاری میشوند، شاتون تحت عملیات حرارتی قرار میگیرد، سطوح شکافدار صاف و جفت میشوند، سوراخهای پیچ سوراخکاری و قلاویز میشوند و سپس سوراخها با سوراخکاری یا هونینگ دقیق - به همین ترتیب - تا تلرانس H7 پرداخت میشوند - اطمینان حاصل میشود که سوراخ نهایی گرد، استوانهای شکل و به درستی نسبت به سطح شکافدار و نشیمنگاه پیچ قرار گرفته است، صرف نظر از هرگونه اعوجاج جزئی در طول عملیات حرارتی.
فولاد آلیاژی مادهای جهانی برای ساخت شاتونها است زیرا ترکیبی از استحکام کششی بالا، مقاومت در برابر خستگی و چقرمگی را نمیتوان با فولاد کربنی ساده مقایسه کرد. ۴۱۴۰ (۴۲CrMo۴) پرکاربردترین گرید است: پس از کوئنچ و تمپر تا ۲۸-۴۰ HRC، تعادل بسیار خوبی از استحکام و شکلپذیری را برای شاتونها در کمپرسورهای صنعتی، پمپها و موتورهای با سرعت متوسط فراهم میکند. ۴۳۴۰ (۳۴CrNiMo۶) برای موتورهای با دهانه بزرگ، خروجی بالا و ماشینآلات سنگین انتخاب میشود که در آنها سختیپذیری بالاتر، خواص یکنواخت را در کل سطح مقطع تضمین میکند. برای شاتونهایی که باید یک سطح دهانه سخت و مقاوم در برابر سایش را با یک هسته مقاوم در برابر خستگی ترکیب کنند - مانند شاتونهای کمپرسور سرعت بالا و شاتونهای خودرو با کارایی بالا - ۸۶۲۰ (۲۰CrMnTi) با کربوریزاسیون سطحی به ۵۸-۶۲ HRC در سطح میرسد در حالی که هسته چقرمه و شکلپذیر باقی میماند.
هر شاتون پس از اتمام ماشینکاری، تحت بازرسی ذرات مغناطیسی (MPI) قرار میگیرد تا ترکخوردگی ۱۰۰٪ آن تأیید شود و عاری از عیوب سطحی یا نزدیک به سطح باشد. بازرسی ابعادی روی CMM، فاصله مرکز تا مرکز، قطر و گردی سوراخ، صافی نشیمنگاه پیچ و صافی سطح شکافدار را در مقایسه با نقشه تأیید میکند. در صورت مشخص شدن، شاتون با ساچمهزنی سوراخ میشود تا تنش پسماند فشاری در سطح ایجاد شود که با جلوگیری از شروع ترک، عمر خستگی را به طور قابل توجهی بهبود میبخشد. بالانس دینامیکی تا G6.3 یا G2.5 برای شاتونهایی که در مجموعههای چرخشی با سرعت بالا کار میکنند، موجود است. برای دریافت قیمت ظرف ۲۴ ساعت، نقشه شاتون خود را به همراه داشته باشید و با ما تماس بگیرید.
شاتون فولادی آلیاژی ماشینکاری شده با CNC با استحکام بالا یکی از محصولات اصلی و مستحکم ما است. ما موجودی قابل توجهی را برای تضمین تحویل سریع نگهداری میکنیم و همچنین میتوانیم لولههای بدون درز با قطر بسیار بزرگ را مطابق با نیازهای خاص شما سفارشی کنیم. علاوه بر این، ما خدمات جامعی از جمله تجزیه و تحلیل طیفسنجی، آزمایش خواص مکانیکی، آزمایش فشار و آزمایش غیر مخرب (NDT) ارائه میدهیم.
توجه: اگر پیدا نکردید شاتون فولادی آلیاژی ماشینکاری شده با CNC با استحکام بالاکه مطابق با نیازهای شما یا مناسب برای پروژه مشتری شما است، لطفا با مشاور فروش مدیر ما تماس بگیرید (ایمیل: stsalesman4@stmetal001.com) و مشخصات و فایلهای پارامترهای فنی خود را برای ما ارسال کنید تا طرح پیشفاکتور سفارشی دریافت کنید. |
ویدئو
کارخانه
سوالات متداول
س:شنگتائو چه قطعات ماشینکاری شده و خدمات ساخت و تولید ارائه میدهد؟
شنگتائو یک تولیدکنندهی یکپارچهی دارای گواهینامهی ISO 9001 مستقر در چین است که قطعات فلزی ماشینکاری شده و ساخته شده با دقت را در 10 دستهی محصول ارائه میدهد:
• قطعات ماشینکاری شده با دقت CNC - قطعات پیچیده تراشکاری شده، فرزکاری شده و 5 محوره
• قطعات فلزی پرس شده و فرم داده شده - پرسکاری قالبی پیش رونده، کشش عمیق، ساخت ورق فلزی
• مجموعههای فولادی جوش داده شده و ساخته شده - جوشهای سازهای، پوستههای مخازن تحت فشار، قرقرههای لوله
• قطعات هیدرولیک و پنوماتیک - سیلندرهای تراش خورده، میلههای پیستون با روکش کروم، بدنه سوپاپها
• قطعات دقیق خودرو - اجزای سیستم انتقال قدرت، سیستم تعلیق، فرمان و موتور
• قطعات فولادی عملیات سطحی شده - پرداخت آینهای، الکتروپولیش، کروم سخت، آبکاری روی/نیکل
• قطعات ماشینکاری شده دقیق لوله و تیوب - ماشینکاری انتهای تیوب، هونینگ، مونتاژ قرقره لوله
• قطعات برش لیزری و برش واترجت — پروفیلهای دوبعدی دقیق تا ضخامت ۱۵۰ میلیمتر
• اتصالات لوله و تیوب ماشینکاری شده - اتصالات رزوه ای، فلنج های آهنگری شده، رابط های سفارشی
• قطعات آلیاژی ویژه و با کارایی بالا - اینکونل، هستلوی، تیتانیوم، قطعات فولاد ابزار
ما از روی نقشههای شما کار میکنیم و قطعات سفارشی ارائه میدهیم - ما اقلام استاندارد و آماده نمیفروشیم. برای شروع استعلام قیمت، درخواست استعلام (RFQ) خود را به همراه نقشه ارسال کنید.
س:آیا میتوانید قطعات سفارشی را از روی نقشههای مهندسی من تولید کنید؟ چه فرمتهای فایلی را میپذیرید؟
الف:بله — تولید سفارشی مطابق با نقشههای شما، کسب و کار اصلی ماست. ما موارد زیر را میپذیریم:
• نقشههای دوبعدی: PDF، DWG، DXF
• مدلهای سهبعدی: STEP (.stp)، IGES (.igs)، SolidWorks (.SLDPRT / .SLDASM)، CATIA، Inventor
این فرآیند ساده است:
۱. نقشه/مدل خود را به همراه مشخصات مواد، مقدار و هرگونه الزامات خاص ارسال کنید.
۲. ما قبل از بررسی فایلهای شما، یک قرارداد عدم افشای اطلاعات (NDA) امضا میکنیم.
۳. تیم مهندسی ما بررسی DFM (طراحی برای قابلیت تولید) را انجام میدهد و هرگونه نگرانی را گزارش میدهد.
۴. ما ظرف ۲۴ تا ۴۸ ساعت، یک پیشفاکتور رسمی شامل قیمت، زمان تحویل و نکات فنی ارسال میکنیم.
ما همه چیز را از تهیه مواد اولیه گرفته تا ماشینکاری، عملیات حرارتی، پرداخت سطح، بازرسی و بسته بندی صادراتی - و تحویل قطعات آماده برای خط مونتاژ شما - انجام میدهیم.
س:چه موادی را میتوانید تهیه و برای قطعات من ماشینکاری کنید؟
الف:ما طیف گستردهای از فلزات را تهیه و ماشینکاری میکنیم، که همگی دارای گزارشهای آزمایش آسیاب (MTR) معتبر هستند:
فولاد ضد زنگ: 303، 304، 316، 316L، 321، 410، 420، 430، 2205، 2507 (دوبلکس/سوپر دوبلکس)
فولاد کربنی: A36، 1020، 1045، A105، A106 Gr.B، API 5L X42–X80، S235، S355
فولاد آلیاژی: ۴۱۴۰، ۴۳۴۰، ۸۶۲۰، ۴۲CrMo4، ۳۴CrNiMo6، ۲۰CrMnTi، A387 Gr.11/22
آلومینیوم: 6061-T6، 7075-T6، 5052، 5083
فولاد ابزار: D2، H13، M2، P20، S7
آلیاژهای نیکل: اینکونل ۶۰۰/۶۰۱/۶۲۵/۷۱۸، هستلوی C-۲۷۶/C-۲۲، مونل ۴۰۰
تیتانیوم: درجه 1، درجه 2، درجه 5 (Ti-6Al-4V)، درجه 23 (Ti-6Al-4V ELI)
برنج و مس: C36000، C11000، C26000
اگر مشخصات شما شامل مادهای است که در بالا ذکر نشده است، لطفاً بپرسید - ما با کارخانههای فولاد تأیید شده کار میکنیم و میتوانیم گریدهای تجاری، گریدهای مخازن تحت فشار و گریدهای AMS/هوافضا را تهیه کنیم.
س:آیا جوشکاری و ساخت قطعات پیچیده، از جمله کارهای منطبق با استاندارد، را ارائه میدهید؟
الف:بله. جوشکاری و ساخت، از قابلیتهای اصلی شنگتائو است که از جوشکاریهای تکقطعهای تا قابهای سازهای کاملاً جوشکاریشده، پوستههای مخازن تحت فشار و قرقرههای لوله را پوشش میدهد.
فرآیندهای جوشکاری: SMAW، GMAW/MIG، GTAW/TIG، SAW (قوس زیردریایی)، FCAW، TIG مداری
صلاحیتهای جوشکار: AWS D1.1 / D1.6، ASME بخش IX، EN ISO 9606
قابلیتهای NDE: ۱۰۰٪ VT، PT، MT، UT، RT (اشعه ایکس) موجود است، از جمله شاهد شخص ثالث
ما تولید میکنیم تا:
• ASME بخش هشتم بخش ۱ — مخازن تحت فشار
• ASME B31.1 / B31.3 / B31.4 — لولهکشی برق، فرآیند و مایع
• AWS D1.1 — فولاد سازهای
• PED 2014/68/EU — تجهیزات فشار اروپایی
• NACE MR0175 / ISO 15156 — خدمات ترش
هر قطعه تولیدی با یک دفترچه اطلاعات کامل شامل نقشه جوش، WPS/PQR، صلاحیت جوشکار، گزارشهای NDE، MTRها، بازرسی ابعادی و گواهی تست هیدرواستاتیک ارسال میشود.
س:آیا شما پشتیبانی مهندسی یا بازخورد طراحی در مورد نقشههای قطعات من ارائه میدهید؟
الف:بله، و ما آن را تشویق میکنیم. تیم مهندسی داخلی ما قبل از تولید، هر نقشه را بررسی میکند و بازخورد DFM (طراحی برای قابلیت تولید) را بدون هیچ هزینهای ارائه میدهد:
ما بررسی میکنیم برای:
• قابلیت ماشینکاری: ویژگیهایی که تولید آنها دشوار یا غیرممکن است (مثلاً گوشههای داخلی تیز، برشهای زیرین غیرقابل دسترس، نسبتهای ابعادی بسیار بالا)
• بهینهسازی تلرانس: شناسایی ابعادی که تلرانسهای کمتر میتوانند در آنها هزینه را بدون تأثیر بر عملکرد کاهش دهند
• جایگزینهای مواد: پیشنهاد گریدهای معادل در صورتی که ماده مشخص شده زمان تحویل طولانی داشته باشد یا از نظر هزینه گران باشد
• فرصتهای کاهش هزینه: تغییراتی که نصب فیکسچرها را سادهتر میکند، تنظیمات را کاهش میدهد یا امکان ابزارسازی کارآمدتر را فراهم میکند
این یک سرویس ارزش افزوده بدون هزینه اضافی است - بسیاری از مشتریان از طریق پیشنهادات DFM هزینه هر قطعه را 15 تا 30 درصد کاهش دادهاند و در عین حال عملکرد کامل را حفظ کردهاند.
ما هرگز نقشه شما را بدون تأیید کتبی شما اصلاح نمیکنیم. تمام پیشنهادات DFM به وضوح روی یک نقشه علامتگذاری شده برای بررسی شما حاشیهنویسی میشوند.
