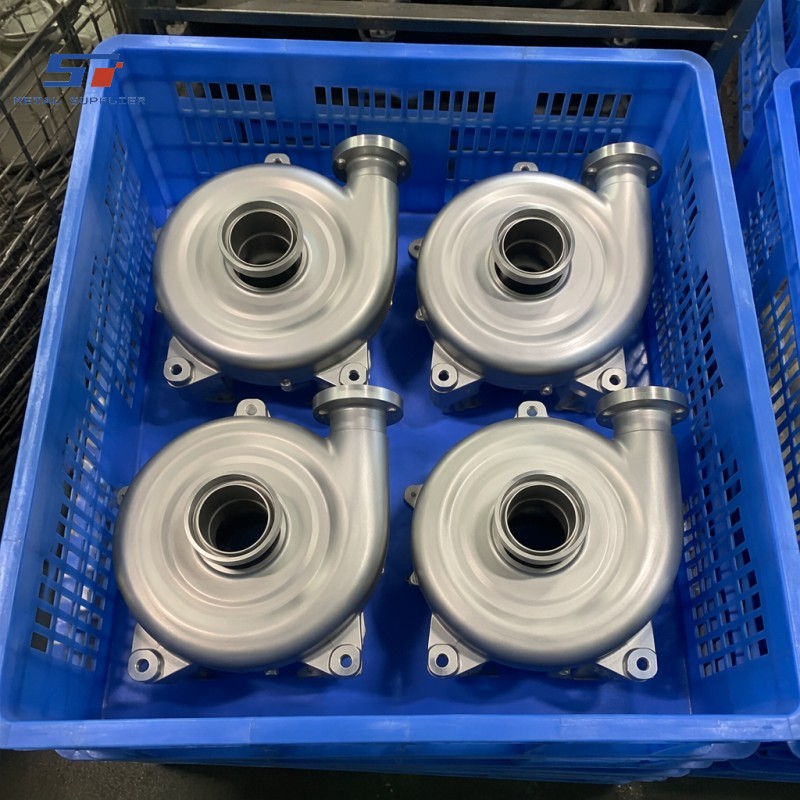

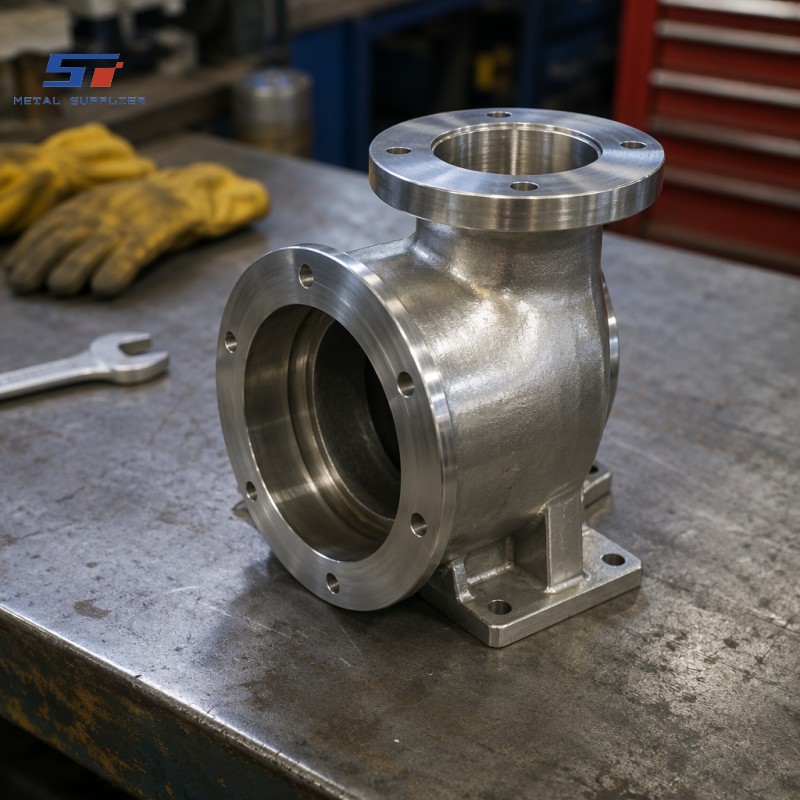

محفظه پمپ از جنس استیل ضد زنگ ماشینکاری شده با CNC آب بندی شده
محفظههای پمپ از جنس فولاد ضد زنگ کاملاً ماشینکاری شده با پروفیلهای حلزونی، محفظههای پروانه، حفرههای آببندی و فلنجهای نصب که با دقت ماشینکاری شدهاند و در یک دستگاه CNC واحد برای تضمین هممرکبی تولید شدهاند. مناسب برای پمپهای گریز از مرکز، دندهای، دیافراگمی و بهداشتی. موجود در جنسهای 304، 316/316L، 2205 دوبلکس و CF8M از جنس فولاد ضد زنگ ریختهگری شده با قابلیت الکتروپولیش، پسیواسیون و تست هیدرواستاتیک اختیاری. حداکثر ابعاد پوشش 800 × 600 × 500 میلیمتر.
فرآیندهای تولید :
CNC turning (multi-axis with live tooling), CNC milling (3/4/5-axis), cylindrical grinding, centerless grinding, honing, thread cutting, broaching, drilling & tapping, EDM wire-cut (partner)عملیات حرارتی :
Quench & temper | Case hardening / carburizing | Induction hardening | Solution annealing | Vacuum hardening | Nitriding | Stress relieving. Every heat treatment batch ships with time–temperature chart and hardness report.درمان سطحی :
Zinc plating (clear/yellow passivation) | Zinc-nickel alloy | Electroless nickel | Hard chrome plating | Black oxide | Phosphating (MnPO4) | Passivation (ASTM A967) | Electropolishing | Anodizing (aluminum) | Powder coatingقابل تنظیم :
Yesسفارش (MOQ) :
Prototype: 1–10 pcs (no MOQ for billet-machined parts). Small batch: 10–500 pcs. Series production: 500–50,000+ pcs/month.مشخصات
محفظههای پمپ آببندیشده از جنس فولاد ضد زنگ ماشینکاریشده با CNC شنگتائو از شمشهای جامد یا قطعات ریختهگری از پیش تأیید شده در مراکز ماشینکاری CNC چند محوره تولید میشوند و تمام ویژگیهای مهم - پروفیل محفظه حلزونی یا پروانه، سوراخ حفره آببند مکانیکی، سطوح دریچه مکش و تخلیه، فلنج نصب و تمام سوراخهای پیچ - در یک چیدمان یکپارچه و از یک مبنای مشترک ماشینکاری میشوند. این رویکرد تک چیدمانی، پایه و اساس کیفیت محفظه پمپ است زیرا تضمین میکند که حفره آببند، محفظه پروانه و فلنجهای دریچه، رابطه خط مرکزی و سطحی مشترکی با دقت 0.02 میلیمتر دارند، که مستقیماً میزان بیصدا و قابل اعتماد بودن پمپ را تعیین میکند. هنگامی که حفره آببند حتی کمی نسبت به محفظه پروانه خارج از مرکز باشد، عمر آببند مکانیکی به طور چشمگیری کاهش مییابد و بارهای یاتاقان افزایش مییابد - مشکلاتی که قبل از شروع، توسط روش ماشینکاری یکپارچه ما جلوگیری میشوند.
گرید فولاد ضد زنگ به گونهای انتخاب میشود که با سیال پمپ شده و محیط عملیاتی مطابقت داشته باشد. 304 برای آب تمیز، سیالات فرآیندی کم کلرید و خدمات صنعتی عمومی مناسب است. 316/316L استانداردی برای کاربردهای شیمیایی، دریایی و فاضلاب است که در آنها مقاومت در برابر حفرهدار شدن کلرید مورد نیاز است. داپلکس 2205 به طور فزایندهای برای پمپهای چند مرحلهای فشار بالا، پمپهای آب آتشنشانی فراساحلی و پمپهای فشار بالای نمکزدایی مشخص میشود زیرا استحکام تسلیم تقریباً دو برابر شده آن، امکان ساخت محفظه نازکتر و سبکتر را برای همان درجه فشار فراهم میکند. CF8M (معادل ریختهگری 316) زمانی استفاده میشود که هندسه محفظه، ریختهگری و به دنبال آن ماشینکاری نهایی سطوح بحرانی را ترجیح میدهد. برای محفظههای پمپ بهداشتی و دارویی که پرداخت سطح و تمیزیپذیری از اهمیت بالایی برخوردار است، ما تمام سطوح خیس شده را تا Ra ≤0.8 میکرومتر الکتروپولیش میکنیم - استانداردی که برای انطباق با بهداشت 3-A و صدور گواهینامه تمیزیپذیری EHEDG مورد نیاز است.
حفره آببند، دقیقترین ویژگی هر محفظه پمپ است. این محفظه با تلرانس H7 سوراخکاری شده، سطح آن عمود بر محور سوراخکاری است و سطح آن با Ra 0.4-0.8 میکرومتر پرداخت شده است تا سطح ایدهآلی برای قرارگیری آببند مکانیکی فراهم شود. سطوح آببندی واشر روی فلنجها با پرداخت دندانهدار (فونوگرافیک) Ra 3.2-6.3 میکرومتر طبق ASME B16.5 برای واشرهای فیبری استاندارد، یا با سطح صاف Ra 1.6 میکرومتر برای آببندهای O-ring ماشینکاری میشوند. هر محفظه از نظر ابعادی با CMM بررسی میشود و هممرکزی حفره آببند تا محفظه پروانه به عنوان یک معیار اجباری قبولی/ردی تأیید میشود. آزمایش اختیاری پوسته هیدرواستاتیک در فشار طراحی 1.5 برابر، شواهد مستندی از یکپارچگی ریختهگری یا بیلت و عدم نشتی را ارائه میدهد. برای دریافت قیمت ظرف 24 ساعت، نقشه محفظه پمپ خود را با ما در میان بگذارید.
محفظه پمپ از جنس استیل ضد زنگ ماشینکاری شده با CNC یکی از محصولات اصلی و قدرتمند ماست. ما موجودی قابل توجهی را برای تضمین تحویل سریع نگهداری میکنیم و همچنین میتوانیم لولههای بدون درز با قطر بسیار بزرگ را مطابق با نیازهای خاص شما سفارشی کنیم. علاوه بر این، ما خدمات جامعی از جمله تجزیه و تحلیل طیفسنجی، آزمایش خواص مکانیکی، آزمایش فشار و آزمایش غیر مخرب (NDT) ارائه میدهیم.
توجه: اگر پیدا نکردید محفظه پمپ از جنس استیل ضد زنگ ماشینکاری شده با CNC آب بندی شدهکه مطابق با نیازهای شما یا مناسب برای پروژه مشتری شما است، لطفا با مشاور فروش مدیر ما تماس بگیرید (ایمیل: stsalesman4@stmetal001.com) و مشخصات و فایلهای پارامترهای فنی خود را برای ما ارسال کنید تا طرح پیشفاکتور سفارشی دریافت کنید. |
ویدئو
کارخانه
سوالات متداول
س:شنگتائو چه قطعات ماشینکاری شده و خدمات ساخت و تولید ارائه میدهد؟
شنگتائو یک تولیدکنندهی یکپارچهی دارای گواهینامهی ISO 9001 مستقر در چین است که قطعات فلزی ماشینکاری شده و ساخته شده با دقت را در 10 دستهی محصول ارائه میدهد:
• قطعات ماشینکاری شده با دقت CNC - قطعات پیچیده تراشکاری شده، فرزکاری شده و 5 محوره
• قطعات فلزی پرس شده و فرم داده شده - پرسکاری قالبی پیش رونده، کشش عمیق، ساخت ورق فلزی
• مجموعههای فولادی جوش داده شده و ساخته شده - جوشهای سازهای، پوستههای مخازن تحت فشار، قرقرههای لوله
• قطعات هیدرولیک و پنوماتیک - سیلندرهای تراش خورده، میلههای پیستون با روکش کروم، بدنه سوپاپها
• قطعات دقیق خودرو - اجزای سیستم انتقال قدرت، سیستم تعلیق، فرمان و موتور
• قطعات فولادی عملیات سطحی شده - پرداخت آینهای، الکتروپولیش، کروم سخت، آبکاری روی/نیکل
• قطعات ماشینکاری شده دقیق لوله و تیوب - ماشینکاری انتهای تیوب، هونینگ، مونتاژ قرقره لوله
• قطعات برش لیزری و برش واترجت — پروفیلهای دوبعدی دقیق تا ضخامت ۱۵۰ میلیمتر
• اتصالات لوله و تیوب ماشینکاری شده - اتصالات رزوه ای، فلنج های آهنگری شده، رابط های سفارشی
• قطعات آلیاژی ویژه و با کارایی بالا - اینکونل، هستلوی، تیتانیوم، قطعات فولاد ابزار
ما از روی نقشههای شما کار میکنیم و قطعات سفارشی ارائه میدهیم - ما اقلام استاندارد و آماده نمیفروشیم. برای شروع استعلام قیمت، درخواست استعلام (RFQ) خود را به همراه نقشه ارسال کنید.
س:آیا میتوانید قطعات سفارشی را از روی نقشههای مهندسی من تولید کنید؟ چه فرمتهای فایلی را میپذیرید؟
الف:بله — تولید سفارشی مطابق با نقشههای شما، کسب و کار اصلی ماست. ما موارد زیر را میپذیریم:
• نقشههای دوبعدی: PDF، DWG، DXF
• مدلهای سهبعدی: STEP (.stp)، IGES (.igs)، SolidWorks (.SLDPRT / .SLDASM)، CATIA، Inventor
این فرآیند ساده است:
۱. نقشه/مدل خود را به همراه مشخصات مواد، مقدار و هرگونه الزامات خاص ارسال کنید.
۲. ما قبل از بررسی فایلهای شما، یک قرارداد عدم افشای اطلاعات (NDA) امضا میکنیم.
۳. تیم مهندسی ما بررسی DFM (طراحی برای قابلیت تولید) را انجام میدهد و هرگونه نگرانی را گزارش میدهد.
۴. ما ظرف ۲۴ تا ۴۸ ساعت، یک پیشفاکتور رسمی شامل قیمت، زمان تحویل و نکات فنی ارسال میکنیم.
ما همه چیز را از تهیه مواد اولیه گرفته تا ماشینکاری، عملیات حرارتی، پرداخت سطح، بازرسی و بسته بندی صادراتی - و تحویل قطعات آماده برای خط مونتاژ شما - انجام میدهیم.
س:چه موادی را میتوانید تهیه و برای قطعات من ماشینکاری کنید؟
الف:ما طیف گستردهای از فلزات را تهیه و ماشینکاری میکنیم، که همگی دارای گزارشهای آزمایش آسیاب (MTR) معتبر هستند:
فولاد ضد زنگ: 303، 304، 316، 316L، 321، 410، 420، 430، 2205، 2507 (دوبلکس/سوپر دوبلکس)
فولاد کربنی: A36، 1020، 1045، A105، A106 Gr.B، API 5L X42–X80، S235، S355
فولاد آلیاژی: ۴۱۴۰، ۴۳۴۰، ۸۶۲۰، ۴۲CrMo4، ۳۴CrNiMo6، ۲۰CrMnTi، A387 Gr.11/22
آلومینیوم: 6061-T6، 7075-T6، 5052، 5083
فولاد ابزار: D2، H13، M2، P20، S7
آلیاژهای نیکل: اینکونل ۶۰۰/۶۰۱/۶۲۵/۷۱۸، هستلوی C-۲۷۶/C-۲۲، مونل ۴۰۰
تیتانیوم: درجه 1، درجه 2، درجه 5 (Ti-6Al-4V)، درجه 23 (Ti-6Al-4V ELI)
برنج و مس: C36000، C11000، C26000
اگر مشخصات شما شامل مادهای است که در بالا ذکر نشده است، لطفاً بپرسید - ما با کارخانههای فولاد تأیید شده کار میکنیم و میتوانیم گریدهای تجاری، گریدهای مخازن تحت فشار و گریدهای AMS/هوافضا را تهیه کنیم.
س:آیا جوشکاری و ساخت قطعات پیچیده، از جمله کارهای منطبق با استاندارد، را ارائه میدهید؟
الف:بله. جوشکاری و ساخت، از قابلیتهای اصلی شنگتائو است که از جوشکاریهای تکقطعهای تا قابهای سازهای کاملاً جوشکاریشده، پوستههای مخازن تحت فشار و قرقرههای لوله را پوشش میدهد.
فرآیندهای جوشکاری: SMAW، GMAW/MIG، GTAW/TIG، SAW (قوس زیردریایی)، FCAW، TIG مداری
صلاحیتهای جوشکار: AWS D1.1 / D1.6، ASME بخش IX، EN ISO 9606
قابلیتهای NDE: ۱۰۰٪ VT، PT، MT، UT، RT (اشعه ایکس) موجود است، از جمله شاهد شخص ثالث
ما تولید میکنیم تا:
• ASME بخش هشتم بخش ۱ — مخازن تحت فشار
• ASME B31.1 / B31.3 / B31.4 — لولهکشی برق، فرآیند و مایع
• AWS D1.1 — فولاد سازهای
• PED 2014/68/EU — تجهیزات فشار اروپایی
• NACE MR0175 / ISO 15156 — خدمات ترش
هر قطعه تولیدی با یک دفترچه اطلاعات کامل شامل نقشه جوش، WPS/PQR، صلاحیت جوشکار، گزارشهای NDE، MTRها، بازرسی ابعادی و گواهی تست هیدرواستاتیک ارسال میشود.
س:آیا شما پشتیبانی مهندسی یا بازخورد طراحی در مورد نقشههای قطعات من ارائه میدهید؟
الف:بله، و ما آن را تشویق میکنیم. تیم مهندسی داخلی ما قبل از تولید، هر نقشه را بررسی میکند و بازخورد DFM (طراحی برای قابلیت تولید) را بدون هیچ هزینهای ارائه میدهد:
ما بررسی میکنیم برای:
• قابلیت ماشینکاری: ویژگیهایی که تولید آنها دشوار یا غیرممکن است (مثلاً گوشههای داخلی تیز، برشهای زیرین غیرقابل دسترس، نسبتهای ابعادی بسیار بالا)
• بهینهسازی تلرانس: شناسایی ابعادی که تلرانسهای کمتر میتوانند در آنها هزینه را بدون تأثیر بر عملکرد کاهش دهند
• جایگزینهای مواد: پیشنهاد گریدهای معادل در صورتی که ماده مشخص شده زمان تحویل طولانی داشته باشد یا از نظر هزینه گران باشد
• فرصتهای کاهش هزینه: تغییراتی که نصب فیکسچرها را سادهتر میکند، تنظیمات را کاهش میدهد یا امکان ابزارسازی کارآمدتر را فراهم میکند
این یک سرویس ارزش افزوده بدون هزینه اضافی است - بسیاری از مشتریان از طریق پیشنهادات DFM هزینه هر قطعه را 15 تا 30 درصد کاهش دادهاند و در عین حال عملکرد کامل را حفظ کردهاند.
ما هرگز نقشه شما را بدون تأیید کتبی شما اصلاح نمیکنیم. تمام پیشنهادات DFM به وضوح روی یک نقشه علامتگذاری شده برای بررسی شما حاشیهنویسی میشوند.
