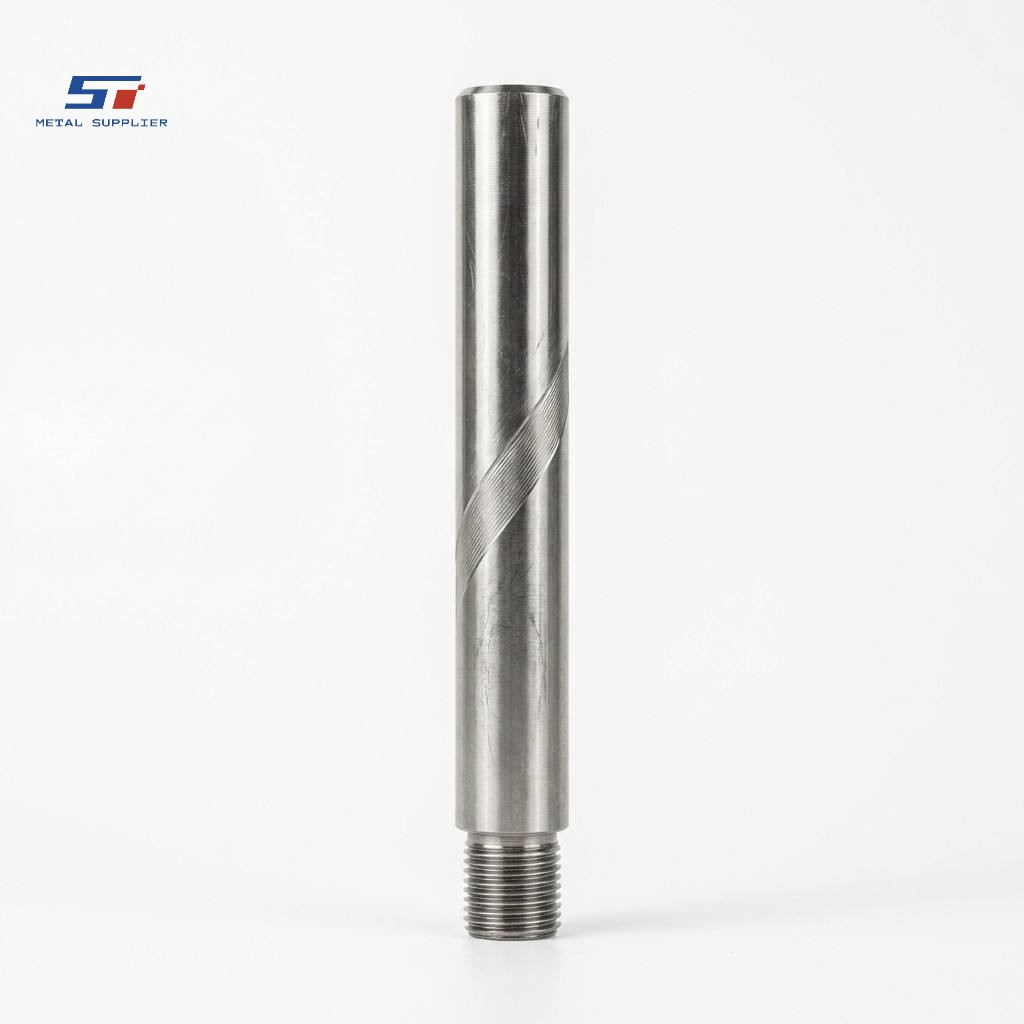

شفت فولادی ضد زنگ تراش خورده با دقت بالا توسط CNC
شفتهای فولادی ضد زنگ با دقت ماشینکاری شده با دقت ابعادی تا ±0.005 میلیمتر. ایدهآل برای تجهیزات اتوماسیون، سیستمهای محرک، روتورهای پمپ و اسپیندلهای ابزار دقیق. موجود در گریدهای 304، 316، 316L و دوبلکس با قابلیت سنگزنی و پولیش اختیاری تا سطح نهایی Ra 0.2 میکرومتر. محدوده قطر Ø3 تا 500 میلیمتر، طول تا 2000 میلیمتر.
فرآیندهای تولید :
CNC turning (multi-axis with live tooling), CNC milling (3/4/5-axis), cylindrical grinding, centerless grinding, honing, thread cutting, broaching, drilling & tapping, EDM wire-cut (partner)عملیات حرارتی :
Quench & temper | Case hardening / carburizing | Induction hardening | Solution annealing | Vacuum hardening | Nitriding | Stress relieving. Every heat treatment batch ships with time–temperature chart and hardness report.درمان سطحی :
Zinc plating (clear/yellow passivation) | Zinc-nickel alloy | Electroless nickel | Hard chrome plating | Black oxide | Phosphating (MnPO4) | Passivation (ASTM A967) | Electropolishing | Anodizing (aluminum) | Powder coatingقابل تنظیم :
Yesسفارش (MOQ) :
Prototype: 1–10 pcs (no MOQ for billet-machined parts). Small batch: 10–500 pcs. Series production: 500–50,000+ pcs/month.مشخصات
شفتهای فولادی ضد زنگ تراشخورده CNC با دقت بالا از جنس میلههای توپر بر روی مراکز تراش CNC چند محوره با ابزار زنده ساخته میشوند که امکان تکمیل خطوط خارجی، سوراخهای داخلی، رزوهها، شیارها و سوراخهای متقاطع را در یک گیره واحد فراهم میکند - خطاهای موقعیتیابی تجمعی را از بین میبرد و حداکثر تمرکز بین همه ویژگیها را تضمین میکند. بسته به الزامات ابعادی و پرداخت سطح، شفتها میتوانند پس از تراشکاری از سنگزنی استوانهای عبور کنند تا به تلرانس قطری به اندازه ±0.005 میلیمتر روی یاتاقانها و سطوح آببندی برسند، با تمرکزی در محدوده 0.01 میلیمتر در طول 300 میلیمتر.
ما در تمام خانواده فولاد ضد زنگ کار میکنیم: گریدهای آستنیتی 304 و 316 برای مقاومت در برابر خوردگی عمومی در محیطهای مرطوب و شیمیایی؛ 316L برای مجموعههای جوش داده شده که به گریدهای کم کربن نیاز دارند؛ 321 تثبیت شده برای سرویس در دمای بالا که خوردگی بین دانهای نگران کننده است؛ گریدهای سخت شونده رسوبی 17-4PH و 15-5PH برای کاربردهایی که نیاز به استحکام بالا همراه با مقاومت در برابر خوردگی خوب دارند؛ و دوبلکس 2205 که در آن هم استحکام مکانیکی و هم مقاومت در برابر ترک خوردگی ناشی از تنش کلریدی بسیار مهم هستند. هر ماده با گزارش آزمایش آسیاب EN 10204 3.1 ارائه میشود که ترکیب شیمیایی و خواص مکانیکی را تأیید میکند و قابلیت ردیابی عدد حرارتی در طول تولید حفظ میشود.
پرداخت سطح یکی از عوامل اصلی کیفیت برای شفتهای دقیق است و ما سطوح پرداخت متعددی را برای مطابقت با کاربرد شما ارائه میدهیم: پرداخت استاندارد تراشکاری شده (Ra 3.2 µm) برای شفتهای عمومی، پرداخت سنگزنی شده (Ra 0.4-0.8 µm) برای یاتاقانها و سطوح آببندی دینامیکی، و پرداخت صیقلی (Ra 0.2 µm) برای کاربردهای در تماس با مواد غذایی و دارویی. عملیات سطحی اختیاری شامل آبکاری کروم سخت با ضخامت 15-25 µm با سختی 850-1000 HV برای سطوح مستعد سایش، نیکل بدون الکترولس برای محافظت یکنواخت در برابر خوردگی در هندسههای پیچیده، پسیواسیون طبق ASTM A967 برای بازیابی لایه پسیو فولاد ضد زنگ پس از ماشینکاری، و اکسید سیاه برای کاربردهایی که نیاز به پرداخت زیبایی غیر بازتابنده دارند، میباشد.

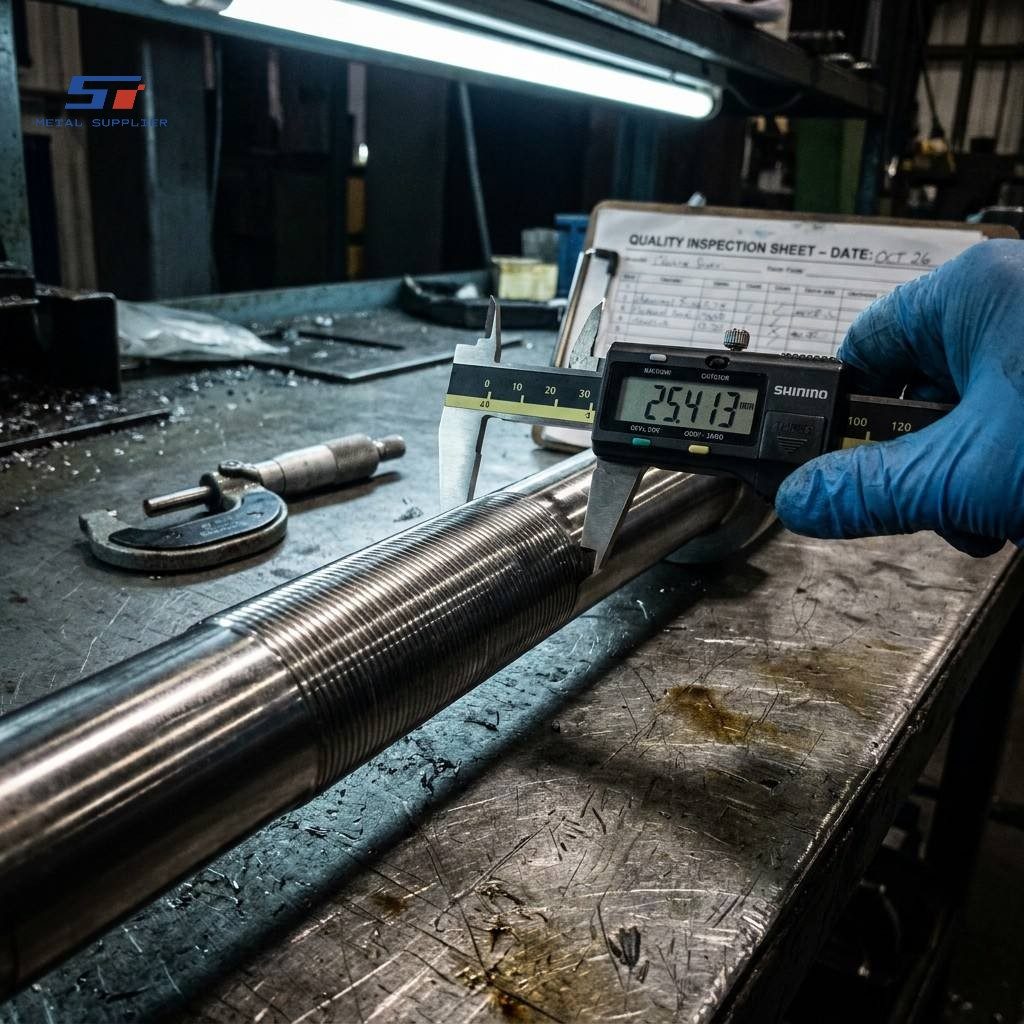

هر شفت با استفاده از CMM و ابزارهای کالیبره شده، از نظر ابعادی و ویژگیهای حیاتی - یاتاقانها، سطوح آببندی، رزوهها، شیارها - 100٪ بازرسی میشود. گردی و استوانهای بودن با دقت 0.005 میلیمتر روی یاتاقانهای زمینی تأیید میشود. مشتریان با هر محموله، گزارش بازرسی ابعادی، دادههای اندازهگیری زبری سطح و گواهینامههای کامل مواد را دریافت میکنند. برای مشتریان خودرو و هوافضا، میتوانیم گزارشهای FAI و اسناد PPAP را تا سطح 3 ارائه دهیم. برای دریافت قیمت، ظرف 24 ساعت با نقشه شفت خود با ما تماس بگیرید.
شفت فولادی ضد زنگ تراش خورده با CNC با دقت بالا یکی از محصولات اصلی ما است. ما موجودی قابل توجهی را برای تضمین تحویل سریع نگهداری میکنیم و همچنین میتوانیم لولههای بدون درز با قطر بسیار بزرگ را مطابق با نیازهای خاص شما سفارشی کنیم. علاوه بر این، ما خدمات جامعی از جمله تجزیه و تحلیل طیفسنجی، آزمایش خواص مکانیکی، آزمایش فشار و آزمایش غیر مخرب (NDT) ارائه میدهیم.
توجه: اگر پیدا نکردید شفت فولادی ضد زنگ تراش خورده با دقت بالا توسط CNCکه مطابق با نیازهای شما یا مناسب برای پروژه مشتری شما است، لطفا با مشاور فروش مدیر ما تماس بگیرید (ایمیل: stsalesman4@stmetal001.com) و مشخصات و فایلهای پارامترهای فنی خود را برای ما ارسال کنید تا طرح پیشفاکتور سفارشی دریافت کنید. |
ویدئو
کارخانه
سوالات متداول
س:شنگتائو چه قطعات ماشینکاری شده و خدمات ساخت و تولید ارائه میدهد؟
شنگتائو یک تولیدکنندهی یکپارچهی دارای گواهینامهی ISO 9001 مستقر در چین است که قطعات فلزی ماشینکاری شده و ساخته شده با دقت را در 10 دستهی محصول ارائه میدهد:
• قطعات ماشینکاری شده با دقت CNC - قطعات پیچیده تراشکاری شده، فرزکاری شده و 5 محوره
• قطعات فلزی پرس شده و فرم داده شده - پرسکاری قالبی پیش رونده، کشش عمیق، ساخت ورق فلزی
• مجموعههای فولادی جوش داده شده و ساخته شده - جوشهای سازهای، پوستههای مخازن تحت فشار، قرقرههای لوله
• قطعات هیدرولیک و پنوماتیک - سیلندرهای تراش خورده، میلههای پیستون با روکش کروم، بدنه سوپاپها
• قطعات دقیق خودرو - اجزای سیستم انتقال قدرت، سیستم تعلیق، فرمان و موتور
• قطعات فولادی عملیات سطحی شده - پرداخت آینهای، الکتروپولیش، کروم سخت، آبکاری روی/نیکل
• قطعات ماشینکاری شده دقیق لوله و تیوب - ماشینکاری انتهای تیوب، هونینگ، مونتاژ قرقره لوله
• قطعات برش لیزری و برش واترجت — پروفیلهای دوبعدی دقیق تا ضخامت ۱۵۰ میلیمتر
• اتصالات لوله و تیوب ماشینکاری شده - اتصالات رزوه ای، فلنج های آهنگری شده، رابط های سفارشی
• قطعات آلیاژی ویژه و با کارایی بالا - اینکونل، هستلوی، تیتانیوم، قطعات فولاد ابزار
ما از روی نقشههای شما کار میکنیم و قطعات سفارشی ارائه میدهیم - ما اقلام استاندارد و آماده نمیفروشیم. برای شروع استعلام قیمت، درخواست استعلام (RFQ) خود را به همراه نقشه ارسال کنید.
س:آیا میتوانید قطعات سفارشی را از روی نقشههای مهندسی من تولید کنید؟ چه فرمتهای فایلی را میپذیرید؟
الف:بله — تولید سفارشی مطابق با نقشههای شما، کسب و کار اصلی ماست. ما موارد زیر را میپذیریم:
• نقشههای دوبعدی: PDF، DWG، DXF
• مدلهای سهبعدی: STEP (.stp)، IGES (.igs)، SolidWorks (.SLDPRT / .SLDASM)، CATIA، Inventor
این فرآیند ساده است:
۱. نقشه/مدل خود را به همراه مشخصات مواد، مقدار و هرگونه الزامات خاص ارسال کنید.
۲. ما قبل از بررسی فایلهای شما، یک قرارداد عدم افشای اطلاعات (NDA) امضا میکنیم.
۳. تیم مهندسی ما بررسی DFM (طراحی برای قابلیت تولید) را انجام میدهد و هرگونه نگرانی را گزارش میدهد.
۴. ما ظرف ۲۴ تا ۴۸ ساعت، یک پیشفاکتور رسمی شامل قیمت، زمان تحویل و نکات فنی ارسال میکنیم.
ما همه چیز را از تهیه مواد اولیه گرفته تا ماشینکاری، عملیات حرارتی، پرداخت سطح، بازرسی و بسته بندی صادراتی - و تحویل قطعات آماده برای خط مونتاژ شما - انجام میدهیم.
س:چه موادی را میتوانید تهیه و برای قطعات من ماشینکاری کنید؟
الف:ما طیف گستردهای از فلزات را تهیه و ماشینکاری میکنیم، که همگی دارای گزارشهای آزمایش آسیاب (MTR) معتبر هستند:
فولاد ضد زنگ: 303، 304، 316، 316L، 321، 410، 420، 430، 2205، 2507 (دوبلکس/سوپر دوبلکس)
فولاد کربنی: A36، 1020، 1045، A105، A106 Gr.B، API 5L X42–X80، S235، S355
فولاد آلیاژی: ۴۱۴۰، ۴۳۴۰، ۸۶۲۰، ۴۲CrMo4، ۳۴CrNiMo6، ۲۰CrMnTi، A387 Gr.11/22
آلومینیوم: 6061-T6، 7075-T6، 5052، 5083
فولاد ابزار: D2، H13، M2، P20، S7
آلیاژهای نیکل: اینکونل ۶۰۰/۶۰۱/۶۲۵/۷۱۸، هستلوی C-۲۷۶/C-۲۲، مونل ۴۰۰
تیتانیوم: درجه 1، درجه 2، درجه 5 (Ti-6Al-4V)، درجه 23 (Ti-6Al-4V ELI)
برنج و مس: C36000، C11000، C26000
اگر مشخصات شما شامل مادهای است که در بالا ذکر نشده است، لطفاً بپرسید - ما با کارخانههای فولاد تأیید شده کار میکنیم و میتوانیم گریدهای تجاری، گریدهای مخازن تحت فشار و گریدهای AMS/هوافضا را تهیه کنیم.
س:آیا جوشکاری و ساخت قطعات پیچیده، از جمله کارهای منطبق با استاندارد، را ارائه میدهید؟
الف:بله. جوشکاری و ساخت، از قابلیتهای اصلی شنگتائو است که از جوشکاریهای تکقطعهای تا قابهای سازهای کاملاً جوشکاریشده، پوستههای مخازن تحت فشار و قرقرههای لوله را پوشش میدهد.
فرآیندهای جوشکاری: SMAW، GMAW/MIG، GTAW/TIG، SAW (قوس زیردریایی)، FCAW، TIG مداری
صلاحیتهای جوشکار: AWS D1.1 / D1.6، ASME بخش IX، EN ISO 9606
قابلیتهای NDE: ۱۰۰٪ VT، PT، MT، UT، RT (اشعه ایکس) موجود است، از جمله شاهد شخص ثالث
ما تولید میکنیم تا:
• ASME بخش هشتم بخش ۱ — مخازن تحت فشار
• ASME B31.1 / B31.3 / B31.4 — لولهکشی برق، فرآیند و مایع
• AWS D1.1 — فولاد سازهای
• PED 2014/68/EU — تجهیزات فشار اروپایی
• NACE MR0175 / ISO 15156 — خدمات ترش
هر قطعه تولیدی با یک دفترچه اطلاعات کامل شامل نقشه جوش، WPS/PQR، صلاحیت جوشکار، گزارشهای NDE، MTRها، بازرسی ابعادی و گواهی تست هیدرواستاتیک ارسال میشود.
س:آیا شما پشتیبانی مهندسی یا بازخورد طراحی در مورد نقشههای قطعات من ارائه میدهید؟
الف:بله، و ما آن را تشویق میکنیم. تیم مهندسی داخلی ما قبل از تولید، هر نقشه را بررسی میکند و بازخورد DFM (طراحی برای قابلیت تولید) را بدون هیچ هزینهای ارائه میدهد:
ما بررسی میکنیم برای:
• قابلیت ماشینکاری: ویژگیهایی که تولید آنها دشوار یا غیرممکن است (مثلاً گوشههای داخلی تیز، برشهای زیرین غیرقابل دسترس، نسبتهای ابعادی بسیار بالا)
• بهینهسازی تلرانس: شناسایی ابعادی که تلرانسهای کمتر میتوانند در آنها هزینه را بدون تأثیر بر عملکرد کاهش دهند
• جایگزینهای مواد: پیشنهاد گریدهای معادل در صورتی که ماده مشخص شده زمان تحویل طولانی داشته باشد یا از نظر هزینه گران باشد
• فرصتهای کاهش هزینه: تغییراتی که نصب فیکسچرها را سادهتر میکند، تنظیمات را کاهش میدهد یا امکان ابزارسازی کارآمدتر را فراهم میکند
این یک سرویس ارزش افزوده بدون هزینه اضافی است - بسیاری از مشتریان از طریق پیشنهادات DFM هزینه هر قطعه را 15 تا 30 درصد کاهش دادهاند و در عین حال عملکرد کامل را حفظ کردهاند.
ما هرگز نقشه شما را بدون تأیید کتبی شما اصلاح نمیکنیم. تمام پیشنهادات DFM به وضوح روی یک نقشه علامتگذاری شده برای بررسی شما حاشیهنویسی میشوند.
توجه: اگر پیدا نکردید شفت فولادی ضد زنگ تراش خورده با دقت بالا توسط CNCکه مطابق با نیازهای شما یا مناسب برای پروژه مشتری شما است، لطفا با مشاور فروش مدیر ما تماس بگیرید (ایمیل: stsalesman4@stmetal001.com) و مشخصات و فایلهای پارامترهای فنی خود را برای ما ارسال کنید تا طرح پیشفاکتور سفارشی دریافت کنید. |
