بلوک قالب فولادی ابزار فرزکاری شده CNC با هندسه پیچیده
بلوکهای قالب فولادی ابزار فرزکاری شده CNC با هندسه پیچیده، با حفرههای پیچیده، سطوح چند سطحی، کانالهای خنککننده و سوراخهای دقیق برای قالبهای تزریق، قالبهای ریختهگری تحت فشار و ابزارهای شکلدهی فلز. در گریدهای D2، H13، P20 و M2 با عملیات حرارتی در خلاء تا سختی ۴۸-۶۲ HRC موجود است. حداکثر اندازه بلوک ۸۰۰ × ۶۰۰ × ۴۰۰ میلیمتر، سطوح سهبعدی منحنی پشتیبانی میشود.
فرآیندهای تولید :
CNC turning (multi-axis with live tooling), CNC milling (3/4/5-axis), cylindrical grinding, centerless grinding, honing, thread cutting, broaching, drilling & tapping, EDM wire-cut (partner)عملیات حرارتی :
Quench & temper | Case hardening / carburizing | Induction hardening | Solution annealing | Vacuum hardening | Nitriding | Stress relieving. Every heat treatment batch ships with time–temperature chart and hardness report.درمان سطحی :
Zinc plating (clear/yellow passivation) | Zinc-nickel alloy | Electroless nickel | Hard chrome plating | Black oxide | Phosphating (MnPO4) | Passivation (ASTM A967) | Electropolishing | Anodizing (aluminum) | Powder coatingقابل تنظیم :
Yesسفارش (MOQ) :
Prototype: 1–10 pcs (no MOQ for billet-machined parts). Small batch: 10–500 pcs. Series production: 500–50,000+ pcs/month.مشخصات
بلوکهای قالب فولاد ابزار فرزکاری شده CNC با هندسه پیچیده شنگتائو از طریق یک فرآیند تولید با توالی دقیق تولید میشوند که با ماشینکاری خشن بلوک در حالت آنیل شده، زمانی که فولاد ابزار در بیشترین قابلیت ماشینکاری خود (معمولاً 200-250 HB) است، آغاز میشود. سپس بلوک برای کاهش تنش باقیمانده ماشینکاری قبل از ماشینکاری نهایی سطوح و ویژگیهای بحرانی، تنشزدایی میشود و 0.1 تا 0.3 میلیمتر سنگزنی روی سطوحی که پس از عملیات حرارتی تا تلرانس نهایی سنگزنی میشوند، باقی میماند. سپس بلوک ماشینکاری شده تحت عملیات حرارتی خلاء تا رسیدن به سختی مشخص شده قرار میگیرد و پس از آن سنگزنی نهایی، سنگزنی جیگ و - در مواردی که سطوح حفره سهبعدی درگیر هستند - فرورفتگی EDM با الکترودهای گرافیتی یا مسی تولید شده از همان مدل CAD مورد استفاده برای فرزکاری انجام میشود و اطمینان حاصل میشود که هندسه حفره به طور دقیق با دقت ±0.01 میلیمتر بازتولید میشود.
انتخاب گرید فولاد ابزار بسیار مهم است زیرا بلوک قالب، پایه و اساس کل ابزار است. D2 (1.2379) یک فولاد ابزار سردکار پرکربن و پرکروم است که پس از سختکاری در خلاء و دو بار تمپر کردن تا 58-62 HRC، مقاومت سایشی و پایداری ابعادی فوقالعادهای را ارائه میدهد - که آن را به انتخابی استاندارد برای قالبهای پرسکاری، صفحات خالیکننده و اجزای قالبهای پیشرونده تبدیل میکند. H13 (1.2344) یک فولاد ابزار گرمکار است که برای بارگذاری حرارتی چرخهای طراحی شده است: پس از سختکاری تا 48-52 HRC، استحکام خود را حفظ میکند و در برابر ترکخوردگی خستگی حرارتی در قالبهای ریختهگری تحت فشار، قالبهای اکستروژن و ابزارهای آهنگری گرم مقاومت میکند. P20 (1.2311) در شرایط پیشسختکاری شده با سختی 28-34 HRC عرضه میشود که امکان ماشینکاری نهایی مستقیم بدون اعوجاج پس از HT را فراهم میکند - ایدهآل برای صفحات قالب تزریق بزرگ که در آنها عملیات حرارتی بلوک نهایی خطر تاب برداشتن را دارد. M2 (1.3343) یک فولاد تندبر سختکاری شده تا سختی 62 تا 66 راکول آرسی است که برای بدنه و اینسرتهای ابزار برشی که در آنها حداکثر حفظ لبه مورد نیاز است، استفاده میشود.

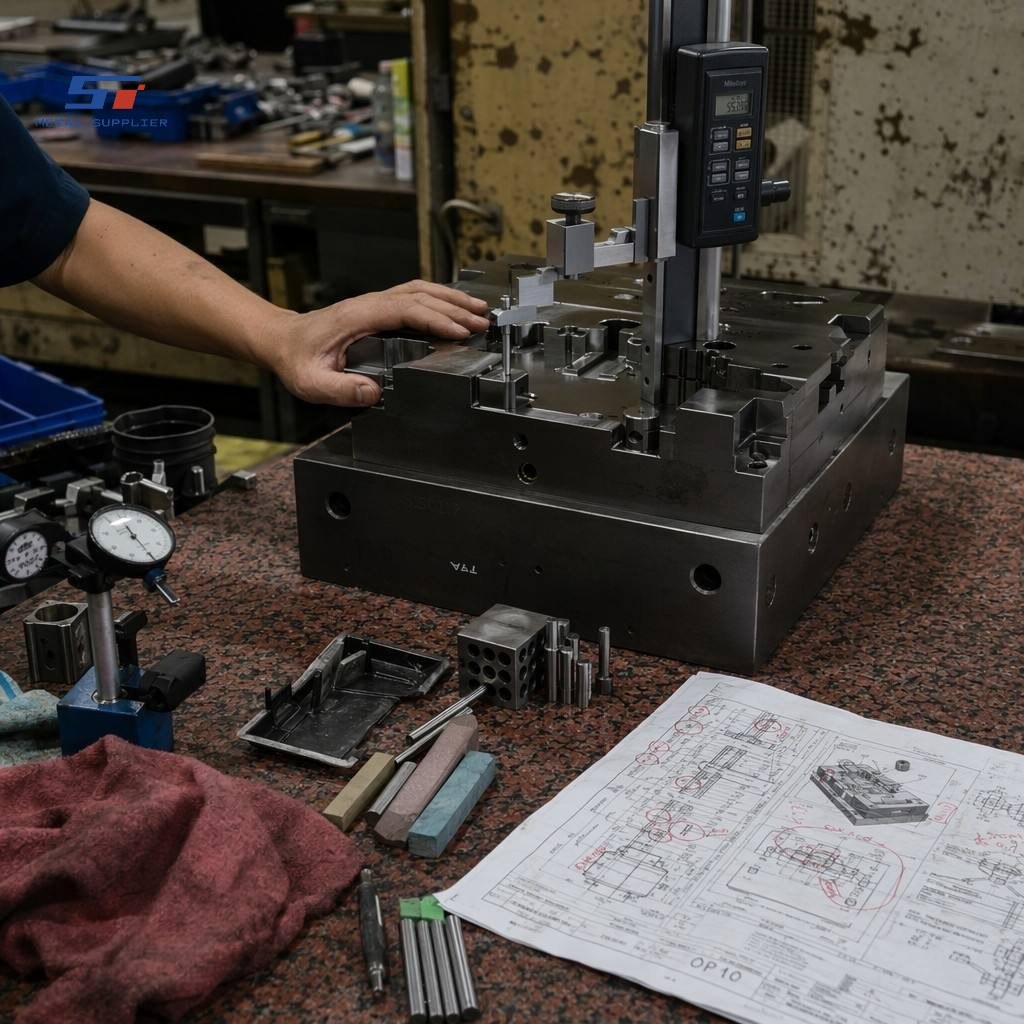

هر بلوک قالب قبل و بعد از عملیات حرارتی با مدل یا نقشه سه بعدی شما بررسی میشود. تأیید ابعادی پروفیلهای حفره، سوراخهای راهنما و سطوح جدایش بر روی CMM انجام میشود و سختی آن با آزمایش راکول در چندین نقطه در سراسر بلوک تأیید میشود. نمودار زمان-دما عملیات حرارتی و گزارش فشار کوره خلاء در بسته مستندات موجود است. برای دریافت قیمت ظرف 24 ساعت، نقشه بلوک قالب یا مدل سه بعدی خود را با ما در میان بگذارید.
بلوک قالب فولادی ابزار فرزکاری شده CNC با هندسه پیچیده یکی از محصولات اصلی ما است. ما موجودی قابل توجهی را برای تضمین تحویل سریع نگهداری میکنیم و همچنین میتوانیم لولههای بدون درز با قطر بسیار بزرگ را مطابق با نیازهای خاص شما سفارشی کنیم. علاوه بر این، ما خدمات جامعی از جمله تجزیه و تحلیل طیفسنجی، آزمایش خواص مکانیکی، آزمایش فشار و آزمایش غیر مخرب (NDT) ارائه میدهیم.
توجه: اگر پیدا نکردید بلوک قالب فولادی ابزار فرزکاری شده CNC با هندسه پیچیدهکه مطابق با نیازهای شما یا مناسب برای پروژه مشتری شما است، لطفا با مشاور فروش مدیر ما تماس بگیرید (ایمیل: stsalesman4@stmetal001.com) و مشخصات و فایلهای پارامترهای فنی خود را برای ما ارسال کنید تا طرح پیشفاکتور سفارشی دریافت کنید. |
